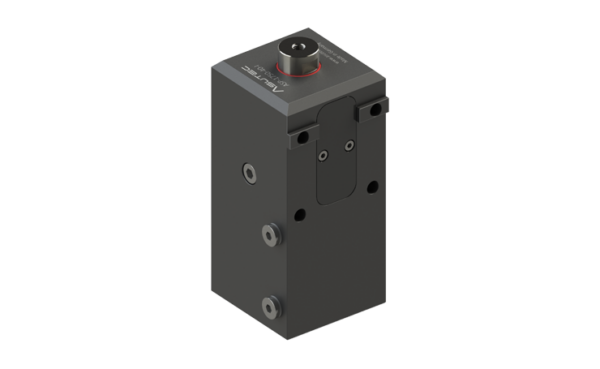

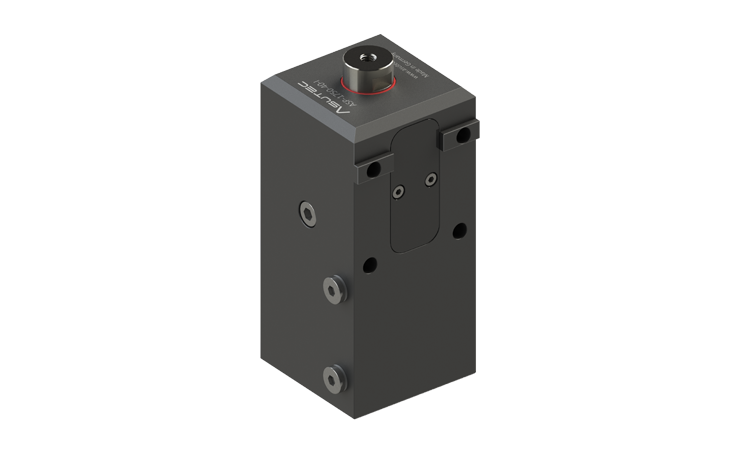

Positioniereinheit ASP-1750
Die Positioniereinheit ASP-1750 dient zum Positionieren und ggf. zum Ausheben von Werkstückträgern an einer Bearbeitungsstation. Es können in die Kolbenstange verschiedene Aufnahmebolzen eingesetzt werden. Die Bezeichnung der Positioniereinheit kennzeichnet die Hubkraft in N bei 6 bar pneumatischen Druck und den Kolbenhub in mm.
Der jeweilige Standardhub (40 mm) kann durch Hubbegrenzungen reduziert werden. Hierbei bleibt in der Regel die abgesenkte Stellung unverändert - Der ausgefahrene Zustand der Positioniereinheit wir wird durch die Hubbegrenzung beeinflusst.
Technische Daten
Ausführung
Die Positioniereinheit ist ein doppeltwirkender pneumatischer Zylinder. Das Gehäuse ist aus harteloxierten Aluminium, die Kolbenstange aus rostfreiem Stahl mit Passbohrung für Aufnahmebolzen.
Abfragemöglichkeiten
ASP-1750-40-I
Bei der Ausführung I kann die obere und untere Position mittels induktivem Sensor abgefragt werden.
Pneumatischer Anschluss
Anschlussgewinde: G1/8
Kolbendurchmesser: Ø63 mm
Kolbenstangendurchmesser: Ø25 mm
Abstand A
Das Abstandsmaß A ist der Abstand von der Anschraubfläche zum Positionierbolzen.
Beim ASP-1750 ist A = 37,5 mm
Funktionsschaubild
Doppeltwirkend: Die untere und obere Position kann pneumatisch angefahren werden.
Temperaturbereich
+5°C bis +60°C
Varianten
ASP-1750-40-I
1750 N Kolbenkraft bei 6 bar und 40 mm Hub
Abfragemöglichkeit der Hubstellung mit induktiven Sensoren
