Zentrischgreifer ASGZ

Zentrischgreifer ASGZ

Für die sichere und präzise Handhabung.

Technische Daten

Einsatzbereich

In der Grundausführung bestens geeignet für den Einsatz in sauberen bis leicht verschmutzten Umgebungen.

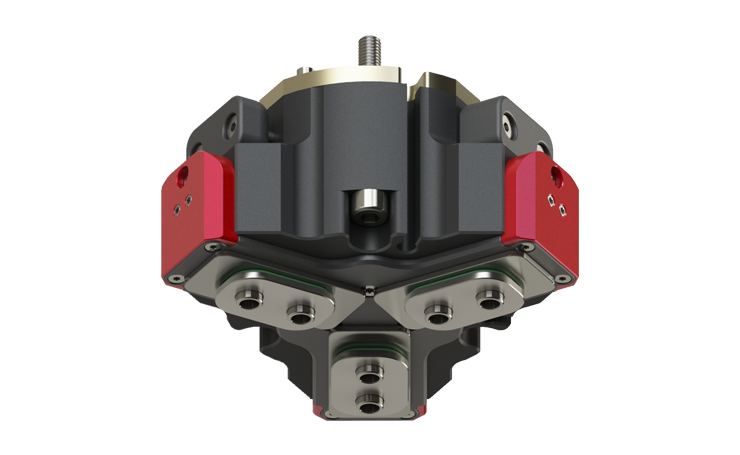

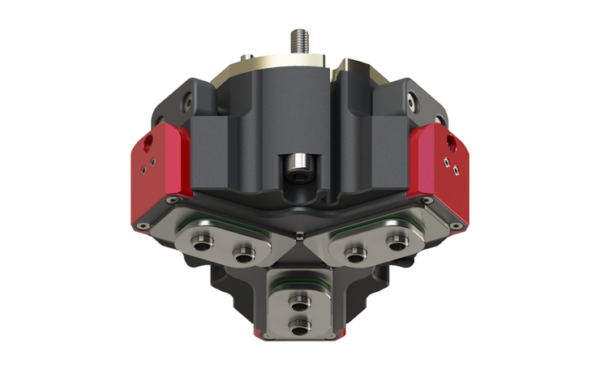

In der Staubdichtausführung –SD ist der Greifer geschützt gegen eindringende Stoffe und kann in Umgebungen mit erhöhten Verschmutzungsgrad eingesetzt werden.

Ausführung mit Greifkrafterhaltung

NC: Der Greifer hat eine integrierte Feder, die den Greifer schließt.
NO: Der Greifer hat eine integrierte Feder, die den Greifer öffnet.

Gehäusematerial

Leichtes und stabiles Gehäuse aus Aluminium, harteloxiert

GreifERbackenführung

Bewährte T-Führungen für höchste Momentaufnahme mit integrierten Schmierstoff-taschen.

Anschluss

Luftanschluss seitlich.
Schlauchloser Direktanschluss an der Oberseite möglich

Abfragemöglichkeit

Abfrage der Greiffingerstellung direkt mit induktiven Näherungsschaltern oder indirekt mit Magnetfeldsensoren in C-Nut möglich.

WARTUNGSARBEITEN

Es müssen keine Wartungsarbeiten durchgeführt werden.

LIEFERUMFANG

Im Lieferumfang enthalten ist folgendes Zubehör:
– Befestigungsschrauben
– Zentrierhülsen für Greiffinger
– Verschlussschrauben, für Hauptluftanschluss
– O-Ringe, für Direktluftanschluss
Weiteres Zubehör ist frei wählbar und den Umgebungsbedingungen anzupassen.
Asutec bietet ein umfangreiches Zubehör-Sortiment
Alle mitgelieferten Zubehörteile werden auf Kundenwunsch montiert.

Varianten

Keine Elemente gefunden

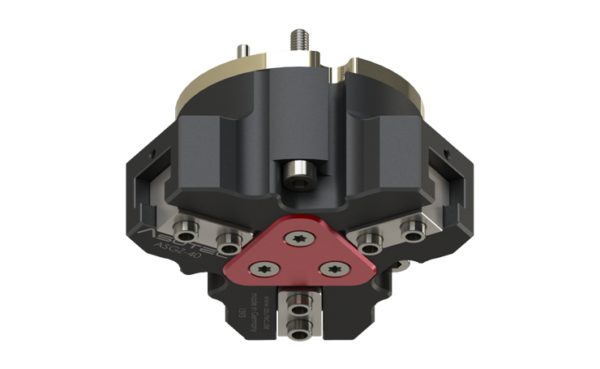

ASGZ-40

Hub je Backe: 2,5 mm
Greifkraft beim Schließen: 255 N
Greifkraft beim Öffnen: 280 N

ASGZ-40-NC

Hub je Backe: 2,5 mm
Greifkraft beim Schließen: 360 N
Greifkraftsicherung beim Schließen: 105 N

ASGZ-40-NO

Hub je Backe: 2,5 mm
Greifkraft beim Öffnen: 385 N
Greifkraftsicherung beim Öffnen: 105 N

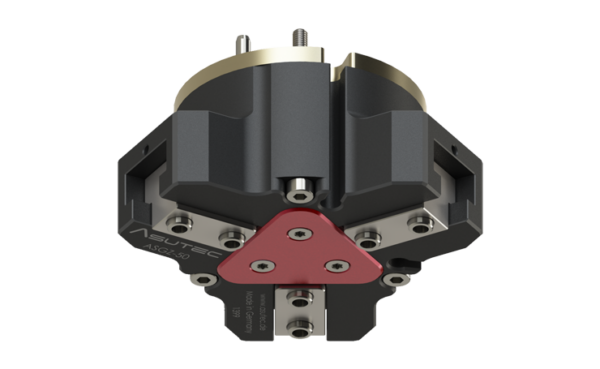

ASGZ-50

Hub je Backe: 4 mm
Greifkraft beim Schließen: 335 N
Greifkraft beim Öffnen: 370 N

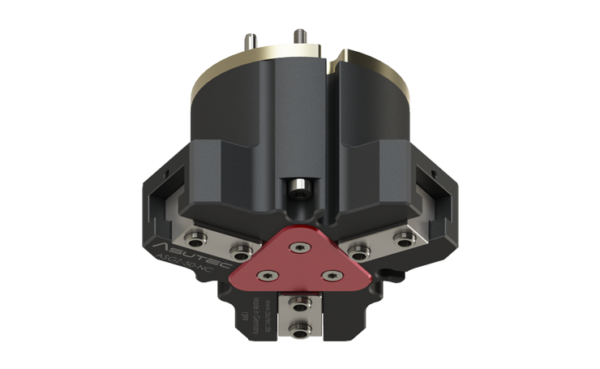

ASGZ-50-NC

Hub je Backe: 4 mm
Greifkraft beim Schließen: 465 N
Greifkraftsicherung beim Schließen: 130 N

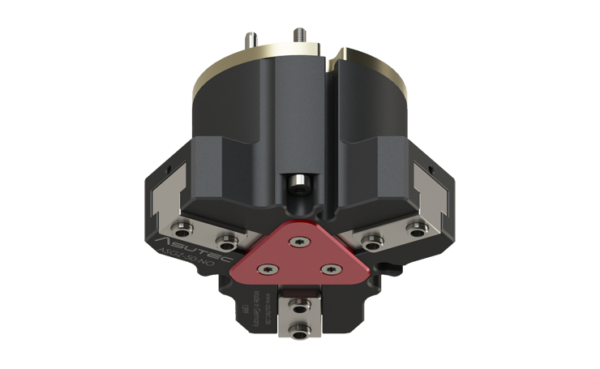

ASGZ-50-NO

Hub je Backe: 4 mm
Greifkraft beim Öffnen: 500 N
Greifkraftsicherung beim Öffnen: 130 N

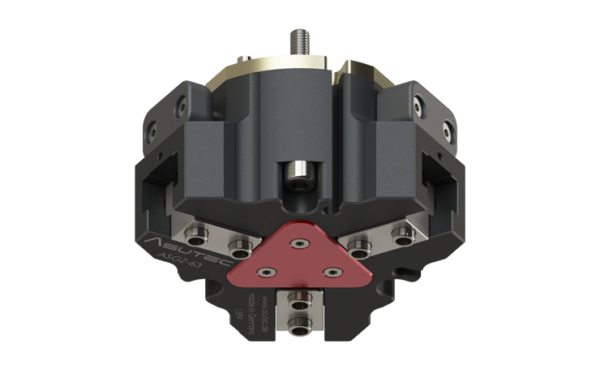

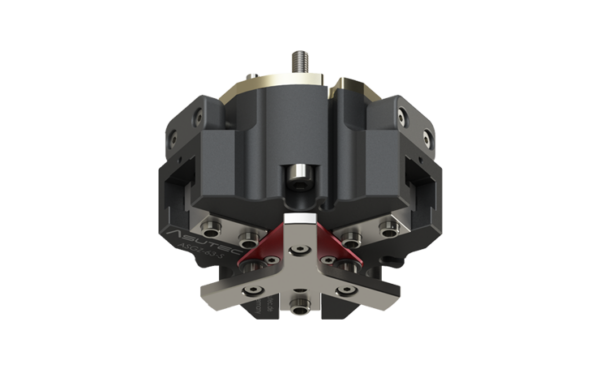

ASGZ-63

Hub je Backe: 6 mm
Greifkraft beim Schließen: 640 N
Greifkraft beim Öffnen: 690 N

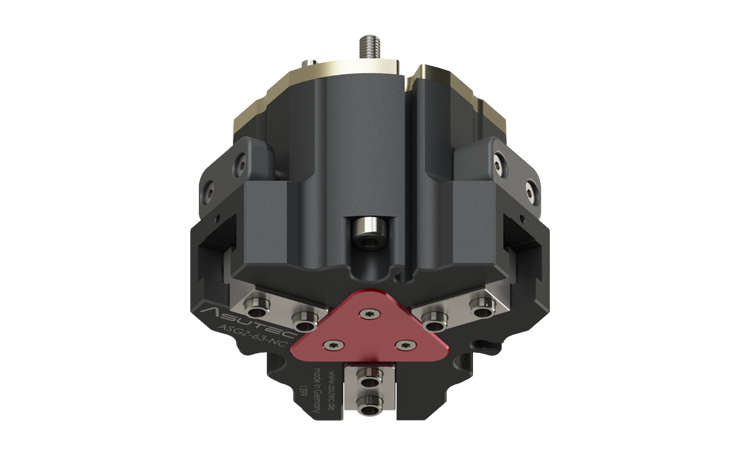

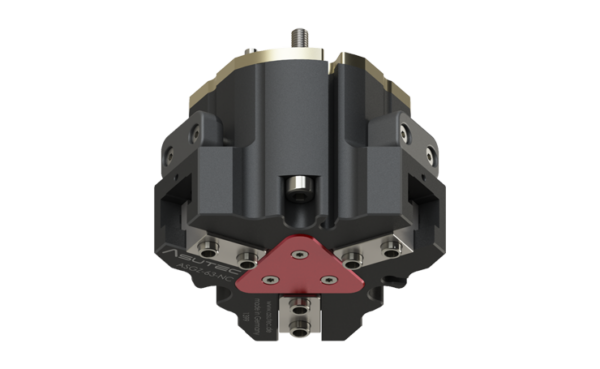

ASGZ-63-NC

Hub je Backe: 6 mm
Greifkraft beim Schließen: 640 N
Greifkraft beim Öffnen: 690 N

ASGZ-63-NO

Hub je Backe: 6 mm
Greifkraft beim Öffnen: 940 N
Greifkraftsicherung beim Öffnen: 250 N

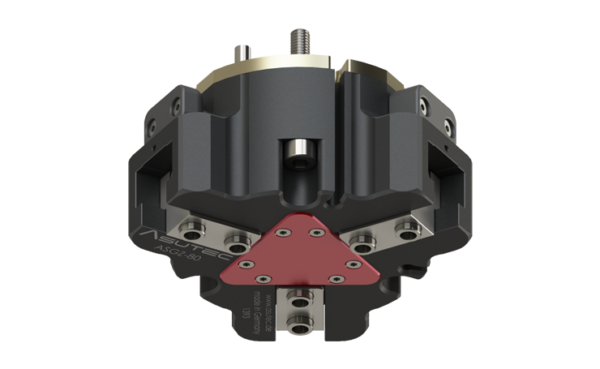

ASGZ-80

Hub je Backe: 8 mm
Greifkraft beim Schließen: 1010 N
Greifkraft beim Öffnen: 1080 N

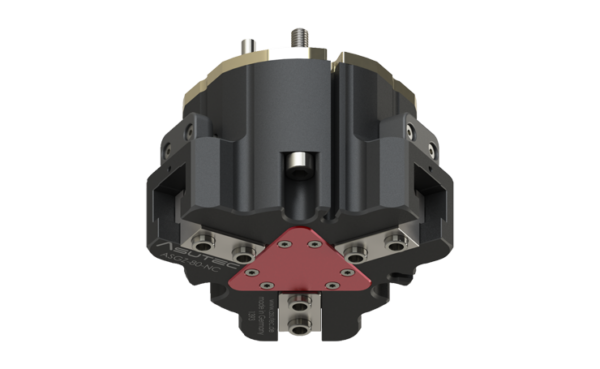

ASGZ-80-NC

Hub je Backe: 8 mm
Greifkraft beim Schließen: 1390 N
Greifkraftsicherung beim Schließen: 380 N

ASGZ-80-NO

Hub je Backe: 8 mm
Greifkraft beim Schließen: 1390 N
Greifkraftsicherung beim Schließen: 380 N

ASGZ-100

Hub je Backe: 10 mm
Greifkraft beim Schließen: 1900 N
Greifkraft beim Öffnen: 2020 N

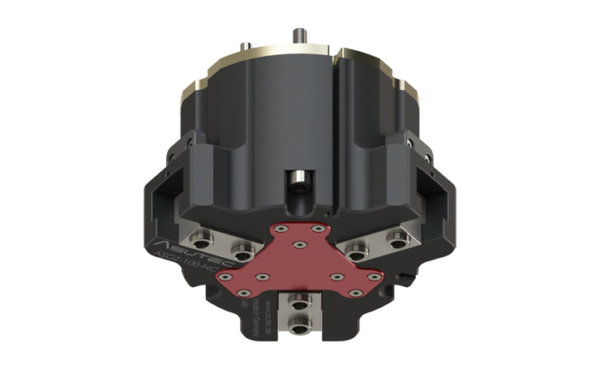

ASGZ-100-NC

Hub je Backe: 10 mm
Greifkraft beim Schließen: 2580 N
Greifkraftsicherung beim Schließen: 680 N

ASGZ-100-NO

Hub je Backe: 10 mm
Greifkraft beim Öffnen: 2700 N
Greifkraftsicherung beim Öffnen: 680 N

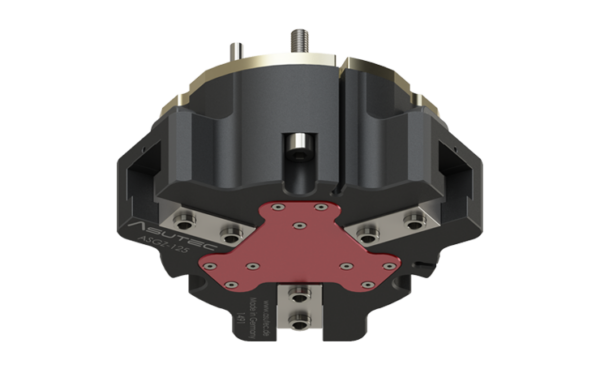

ASGZ-125

Hub je Backe: 13 mm
Greifkraft beim Schließen: 3090 N
Greifkraft beim Öffnen: 3230 N

ASGZ-125-NC

Hub je Backe: 13 mm
Greifkraft beim Schließen: 4010 N
Greifkraftsicherung beim Schließen: 920 N

ASGZ-125-NO

Hub je Backe: 13 mm
Greifkraft beim Öffnen: 4150 N
Greifkraftsicherung beim Öffnen: 920 N

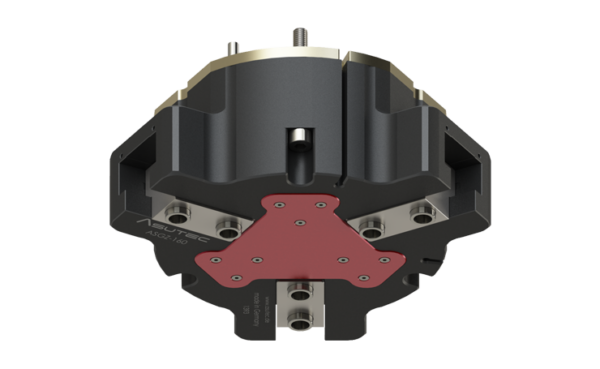

ASGZ-160

Hub je Backe: 16 mm
Greifkraft beim Schließen: 5530 N
Greifkraft beim Öffnen: 5740 N

ASGZ-160-NC

Hub je Backe: 16 mm
Greifkraft beim Schließen: 7220 N
Greifkraftsicherung beim Schließen: 1690 N

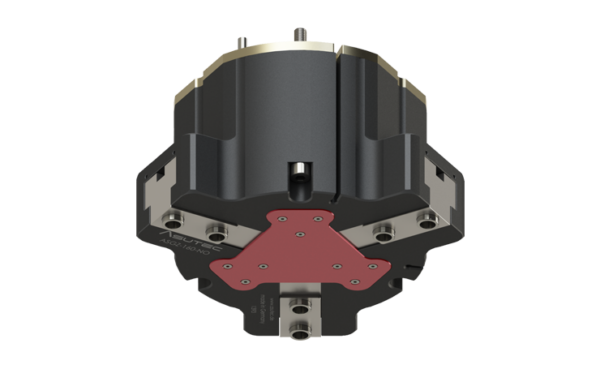

ASGZ-160-NO

Hub je Backe: 16 mm
Greifkraft beim Öffnen: 7430 N
Greifkraftsicherung beim Öffnen: 1690 N

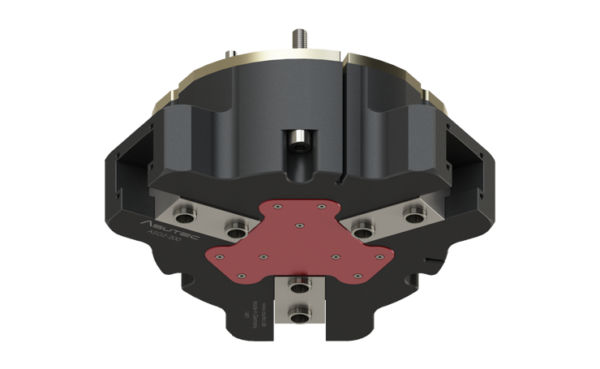

ASGZ-200

Hub je Backe: 25 mm
Greifkraft beim Schließen: 7050 N
Greifkraft beim Öffnen: 7300 N

ASGZ-200-NC

Hub je Backe: 25 mm
Greifkraft beim Schließen: 8500 N
Greifkraftsicherung beim Schließen: 1450 N

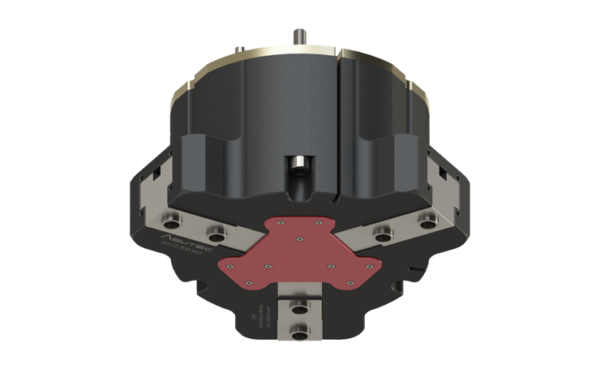

ASGZ-200-NO

Hub je Backe: 25 mm
Greifkraft beim Öffnen: 8750 N
Greifkraftsicherung beim Öffnen: 1450 N
