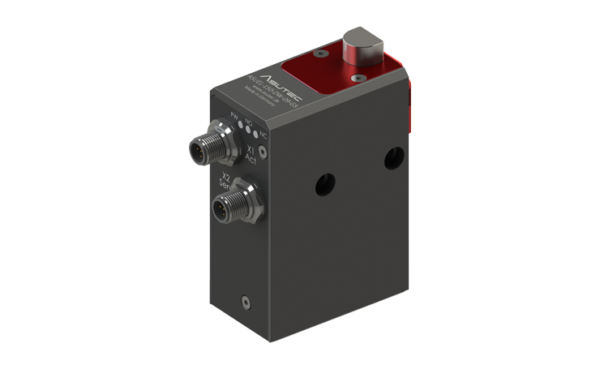

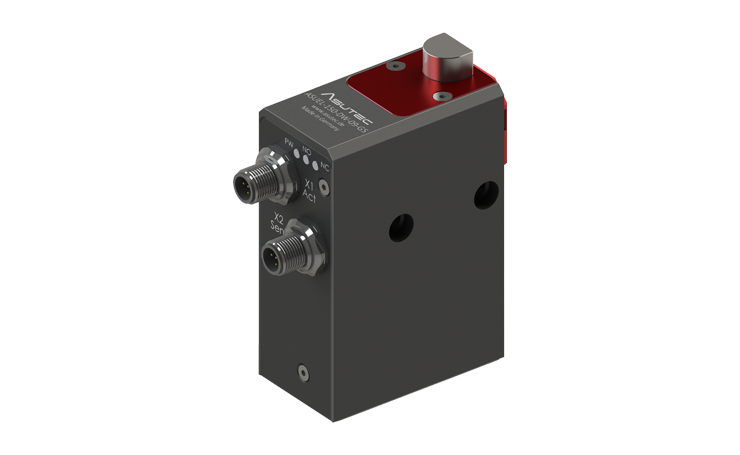

Vereinzeler/Stopper ohne Dämpfung
ASUEL-150
Zum Stoppen und Vereinzeln von einem oder mehreren auflaufenden Werkstückträgern an einer definierten Werkstückträger-Anschlagfläche.
Technische Daten
AUSFÜHRUNG
Varianten mit 9, 15, 25 und 40 mm Absenkhub verfügbar.
Geeignet für viele Transfersysteme und Anwendungen.
Mit 9 mm Absenkhub passend für das Bosch Rexroth TS 2.
Geeignet für viele weitere Transfersysteme.
Mit 15 mm Absenkhub sehr gut geeignet um KLT-Behälter auf Schwerkraftrollenbahnen zu stoppen.
PRODUKTGEWICHT
ASUEL-150-DW-09-G5: 0,77 kg
ASUEL-150-DW-15-G5: 0,93 kg
ASUEL-150-DW-25-G5: 1,10 kg
VORTRIEBSKRAFT
Um ein einwandfreies Absenken zu gewährleisten, darf die Vortriebskraft nicht überschritten werden:
ASUEL-150-DW-… -> FRmax = 103 N
FUNKTION DW

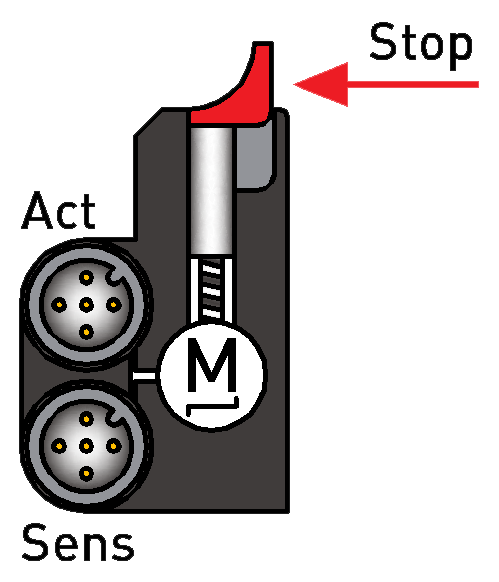

DW (Doppeltwirkend): Das Absenken und Hochfahren des Stoppers erfolgt durch elektrische Energie.
Im Stromlosen Zustand hält der Stopper in seiner zuletzt angefahrenen Position. Der Stopper hat keine Feder.
MONTAGE
Befestigung des Stoppers durch die seitlichen Befestigungsbohrungen für M8 Schrauben.
ANSCHLUSS –G5
Anschluss für Aktorik und Sensorik jeweils mit 5-poligen M12x1 Steckern.
ZYKLENZEITEN
ASUEL-150-DW-09-G5
Zeit – Anschlag absenken: 0,3 s
Zeit – Anschlag hochfahren: 0,16 s
ASUEL-150-DW-15-G5
Zeit – Anschlag absenken: 0,42 s
Zeit – Anschlag hochfahren: 0,25 s
ASUEL-150-DW-25-G5
Zeit – Anschlag absenken: 0,65 s
Zeit – Anschlag hochfahren: 0,42 s
TEMPERATURBEREICH
Standardausführung: +5°C bis +60°C
WEITERE TECHNISCHE INFORMATIONEN
Siehe ‚Datenblatt / Betriebsanleitung‘ im Bereich „Downloads‘
Zu viele unterschiedliche Varianten? Hier finden Sie das richtige Produkt!
Varianten

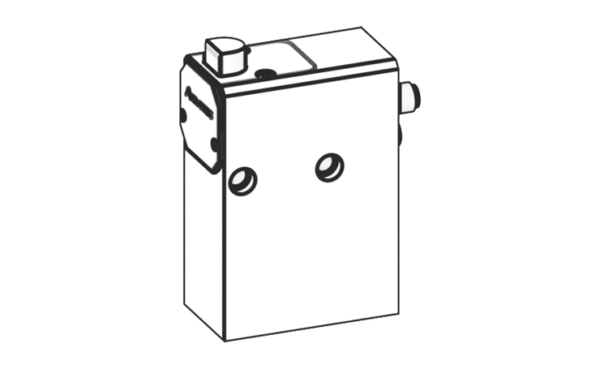

ASUEL-150-DW-09-G5
Doppeltwirkende Funktion, 9 mm Absenkhub
Anschluss G5 (Aktorik und Sensorik) jeweils mit 5-poligen Stecker M12x1

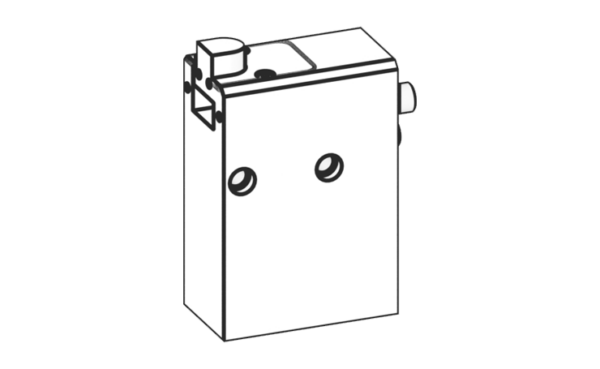

ASUEL-150-DW-09-G-G5
Doppeltwirkende Funktion, 9 mm Absenkhub
Anschluss G5 (Aktorik und Sensorik) jeweils mit 5-poligen Stecker M12x1
Mit Gewindebohrungen im Anschlag

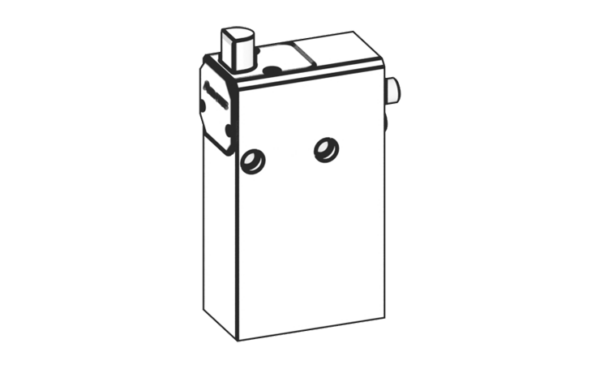

ASUEL-150-DW-15-G5
Doppeltwirkende Funktion, 15 mm Absenkhub
Anschluss G5 (Aktorik und Sensorik) jeweils mit 5-poligen Stecker M12x1
ASUEL-150-DW-15-G5-101
Doppeltwirkende Funktion, 15 mm Absenkhub
Anschluss G5 (Aktorik und Sensorik) jeweils mit 5-poligen Stecker M12x1
Mit Sonderanschlag und Befestigungssatz, passend für das Bosch Rexroth VarioFlow plus Kettenfördersystem

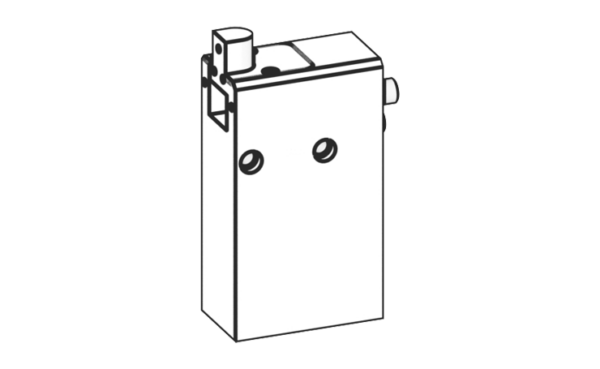

ASUEL-150-DW-15-G-G5
Doppeltwirkende Funktion, 15 mm Absenkhub
Anschluss G5 (Aktorik und Sensorik) jeweils mit 5-poligen Stecker M12x1
Mit Gewindebohrungen im Anschlag

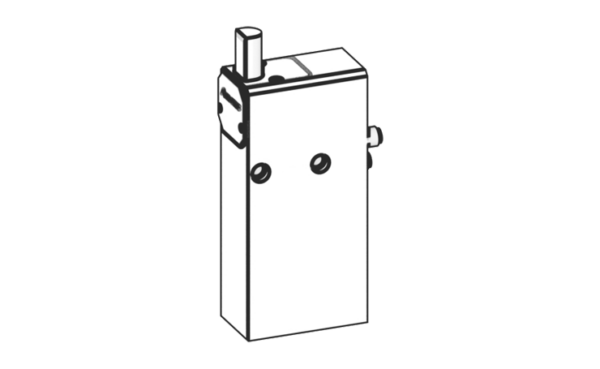

ASUEL-150-DW-25-G5
Doppeltwirkende Funktion, 25 mm Absenkhub
Anschluss G5 (Aktorik und Sensorik) jeweils mit 5-poligen Stecker M12x1

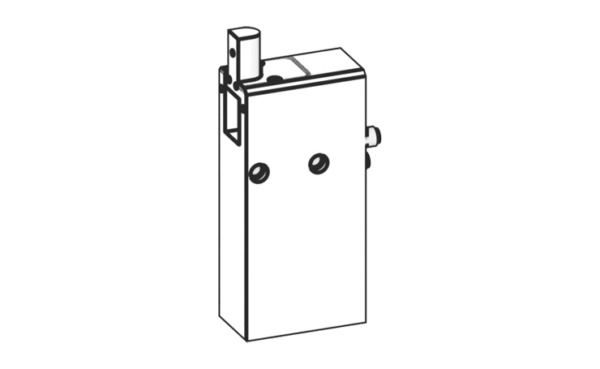

ASUEL-150-DW-25-G-G5
Doppeltwirkende Funktion, 25 mm Absenkhub
Anschluss G5 (Aktorik und Sensorik) jeweils mit 5-poligen Stecker M12x1
Mit Gewindebohrungen im Anschlag

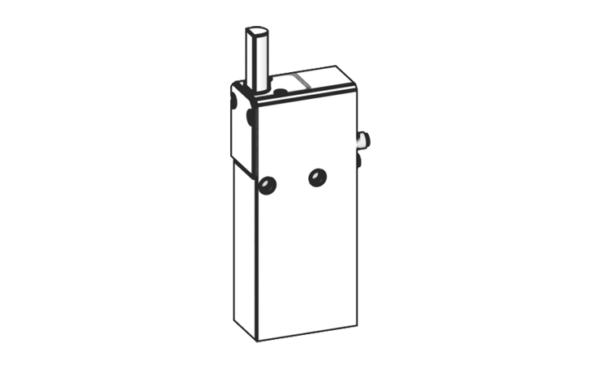

ASUEL-150-DW-40-G5
Doppeltwirkende Funktion, 40 mm Absenkhub
Anschluss G5 (Aktorik und Sensorik) jeweils mit 5-poligen Stecker M12x1

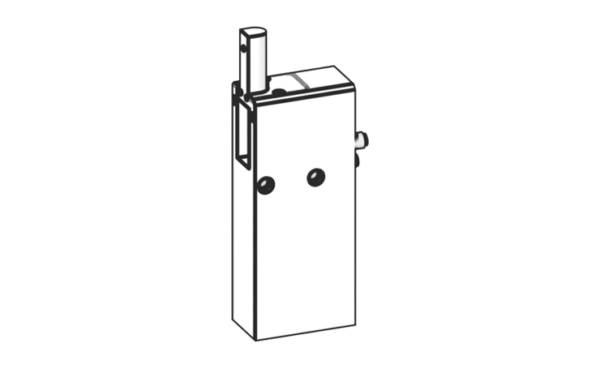

ASUEL-150-DW-40-G-G5
Doppeltwirkende Funktion, 40 mm Absenkhub
Anschluss G5 (Aktorik und Sensorik) jeweils mit 5-poligen Stecker M12x1
Mit Gewindebohrungen im Anschlag
