Vereinzeler/Stopper mit Dämpfung
ASMR-600
Zum Stoppen und Vereinzeln von einem oder mehreren auflaufenden Werkstückträgern an einer definierten Werkstückträger-Anschlagfläche.
Geeignet für beengte Einbauräume, zum Beispiel zwischen den Rollen in einem Rollenfördersystem.
Technische Daten
AUSFÜHRUNG
Pneumatischer Stopper. Gehäuse aus harteloxierten Aluminium. Anschlag Stahl gehärtet. WT-Lasten bis 600 kg zulässig (siehe Tabelle).
MASSENANGABEN
Die angegebene Masse bezieht sich auf das Gesamtgewicht
(WT + Werkstück), nicht auf die maximale Kraft.
MAXIMALER STAUDRUCK
Abhängig von Reibung zwischen WT und Transfersystem, WT und Anschlag, pneumatischen Druck und den Umgebungsbedingungen.
ANSCHLUSS
Pneumatikanschluss: G1/8′
Betriebsdruck: aufbereitete Druckluft 4 – 8 bar
ABFRAGEMÖGLICHKEITEN
Bei der Standardausführung kann die obere und untere Position mittels induktivem Sensor abgefragt werden sowie die Position des eingefahrenen Anschlags.
EW (EINFACHWIRKEND)
In drucklosem Zustand geht der Stopper durch eine Feder in die Sperrstellung und der Werkstückträger wird angehalten.
DW (DOPPELTWIRKEND)
In drucklosem Zustand hält der Stopper seine zuletzt angefahrene Position. Der Stopper hat keine Feder dadurch erhöht sich die Absenkkraft und höhere Lasten können vereinzelt werden.
LIEFERUMFANG
Die Geräte werden ohne Zubehör ausgeliefert. Das Zubehör ist frei wählbar und den Umgebungsbedingungen anzupassen. Alle mitgelieferten Zubehörteile werden auf Kundenwunsch montiert.
WARTUNGSARBEITEN
Es müssen keine Wartungsarbeiten durchgeführt werden. Der Bereich um den Anschlag muss sauber und frei von Spänen sein, um ein exaktes Positionieren des WTs gewährleisten zu können.
Zu viele unterschiedliche Varianten? Hier finden Sie das richtige Produkt!
Varianten

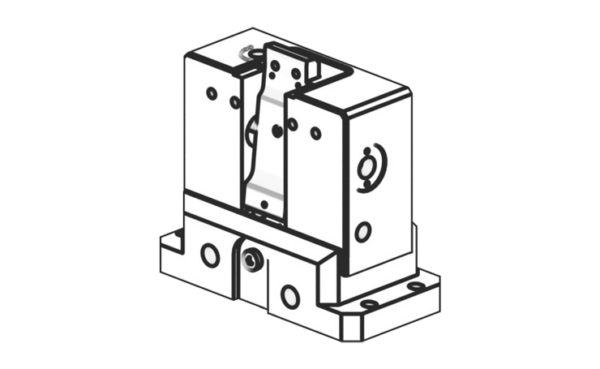

ASMR-600-EW-15
Einfachwirkende Funktion, 15 mm Absenkhub
Induktive Abfragemöglichkeit der oberen und abgesenkten Stellung
ASMR-600-DW-15
Doppeltwirkende Funktion, 15 mm Absenkhub
Induktive Abfragemöglichkeit der oberen und abgesenkten Stellung
