Vereinzeler/Stopper mit Dämpfung
ASM-1200

Zum Stoppen und Vereinzeln von einem oder mehreren auflaufenden Werkstückträgern an einer definierten Werkstückträger-Anschlagfläche.

Technische Daten

AUSFÜHRUNG

Ein stabiler Stopper mit 15 mm Absenkhub.
Gut geschützt gegen herabtropfende Flüssigkeiten.
Abfragemöglichkeit mit induktiven Sensoren als Standard

MONTAGE

Befestigung des Stoppers durch Verschraubung von unten.
Alternativ können die seitlichen M8 Gewindebohrungen verwendet werden

DÄMPFUNG

Selbsteinstellende hydraulische Dämpfeinheit
Dämpfungshub: 21 mm

PRODUKTGEWICHT

ASM-1200-…-15: 4,3 kg
ASM-1200-…-15-E: 4,35 kg

VORTRIEBSKRAFT

Um ein einwandfreies Absenken zu gewährleisten, dürfen die Vortriebskräfte nicht überschritten werden:
ASM-1200 –> FRmax = 825 N

Damit gewährleistet ist, dass der Anschlag die Dämpfungsendlage erreicht, darf folgende Mindestvortriebskraft nicht unterschritten werden:
ASM-1200 –> FRmin = 27,4 N

FUNKTION

Die pneumatischen Stopper ASM-1200 sind Stopper mit Dämpfung.
Wenn ein Werkstückträger gegen den Anschlag des Stoppers schlägt, wird er gedämpft bis zum Stillstand gestoppt.
Die Dämpfung erfolgt durch eine selbsteinstellende hydraulische Dämpfeinheit. Diese Dämpfeinheit kann nicht eingestellt werden.
Wenn ein Werkstückträger auf den Anschlag fährt, gedämpft wird und den Anschlag einfahrt, so bleibt der Anschlag anschließend im eingefahrenen Zustand. Es wirkt keine Gegenkraft auf den Anschlag, die bewirken würde, dass der Anschlag ausfährt wenn zum Beispiel der Werkstückträger bei einer Bearbeitungsstation ausgehoben wird.
Das Ausfahren des Anschlags erfolgt durch eine interne Ventilsteuerung im Stopper, beim Absenken, wenn der Stopper die untere Position erreicht hat.

FUNKTION EW

EW (Einfachwirkend): Das Absenken des Stoppers erfolgt durch pneumatischen Druck.
Wenn der Stopper die abgesenkte Position erreicht hat, dann wird der Anschlag-Dämpfungskolben automatisch ausgefahren.
Im drucklosen Zustand fährt der Stopper durch eine Feder nach oben in die Sperrstellung.
https://www.asutec.de/wp-content/uploads/2023/06/13-asm-160-ew.png

FUNKTION DW

DW (Doppeltwirkend): Das Absenken und Hochfahren des Stoppers erfolgt durch pneumatischen Druck.
Wenn der Stopper die abgesenkte Position erreicht hat, dann wird der Anschlag-Dämpfungskolben automatisch ausgefahren.
In drucklosem Zustand hält der Stopper in seiner zuletzt angefahrenen Position. Der Stopper hat keine Feder. Dadurch erhöht sich die Absenkkraft.
https://www.asutec.de/wp-content/uploads/2023/06/14-asm-160-dw.png

TEMPERATURBEREICH

+5°C bis +60°C

PNEUMATIKANSCHLUSS

Mit dem Luftanschluss P1 wird der Stopper abgesenkt.
Bei der DW-Ausführung wird der Luftanschluss P2 verwendet, um den Stopper nach oben in die Sperrstellung zu fahren.

WEITERE TECHNISCHE INFORMATIONEN

Siehe „Datenblatt“ und „Katalogauszug“
im Bereich „Downloads“

Varianten

Keine Elemente gefunden

ASM-1200-EW-15

Vereinzeler/Stopper mit 21 mm Dämpfungshub für WT-Lasten von 40 kg bis 1200 kg
Einfachwirkende Funktion, 15 mm Absenkhub
Induktive Abfragemöglichkeit der oberen und abgesenkten Stellung

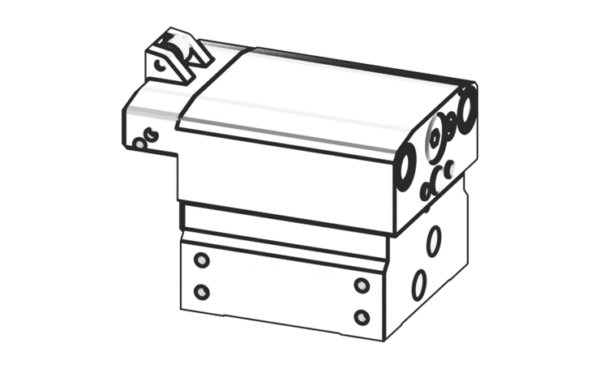

ASM-1200-EW-15-KI

Vereinzeler/Stopper mit 21 mm Dämpfungshub für WT-Lasten von 40 kg bis 1200 kg
Einfachwirkende Funktion, 15 mm Absenkhub, mit Kippanschlag
Induktive Abfragemöglichkeit der oberen und abgesenkten Stellung

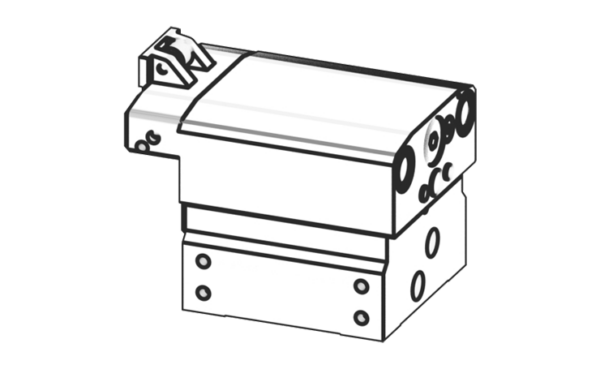

ASM-1200-EW-15-KI-003

Vereinzeler/Stopper mit 21 mm Dämpfungshub für WT-Lasten von 40 kg bis 1200 kg
Einfachwirkende Funktion, 15 mm Absenkhub, mit verstärktem Kippanschlag
Induktive Abfragemöglichkeit der oberen und abgesenkten Stellung

ASM-1200-EW-15-E

Vereinzeler/Stopper mit 21mm Dämpfungshub für WT-Lasten von 40 kg bis 1200 kg
Einfachwirkende Funktion, 15 mm Absenkhub
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren

ASM-1200-DW-15

Vereinzeler/Stopper mit 21 mm Dämpfungshub für WT-Lasten von 40 kg bis 1200 kg
Doppeltwirkende Funktion, 15 mm Absenkhub
Induktive Abfragemöglichkeit der oberen und abgesenkten Stellung

ASM-1200-DW-15-KI

Vereinzeler/Stopper mit 21 mm Dämpfungshub für WT-Lasten von 40 kg bis 1200 kg
Doppeltwirkende Funktion, 15 mm Absenkhub, mit Kippanschlag
Induktive Abfragemöglichkeit der oberen und abgesenkten Stellung

ASM-1200-DW-15-E

Vereinzeler/Stopper mit 21 mm Dämpfungshub für WT-Lasten von 40 kg bis 1200 kg
Doppeltwirkende Funktion, 15 mm Absenkhub
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren
