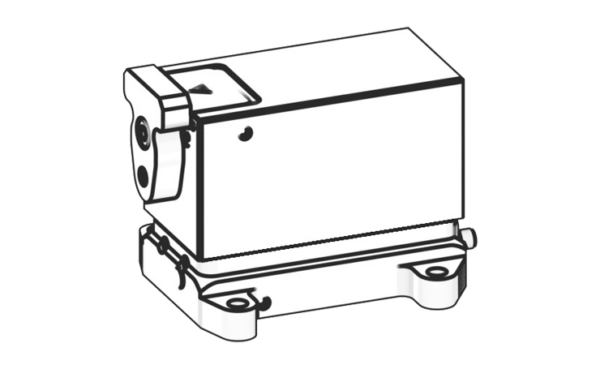

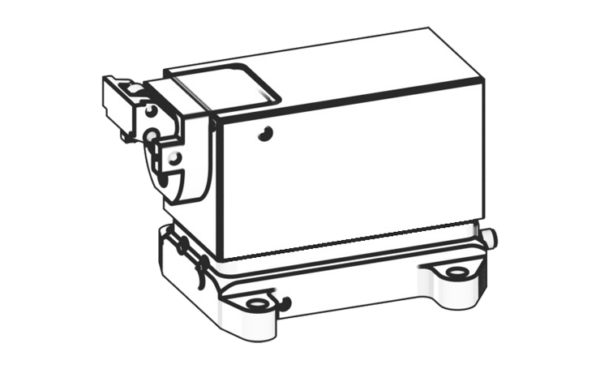

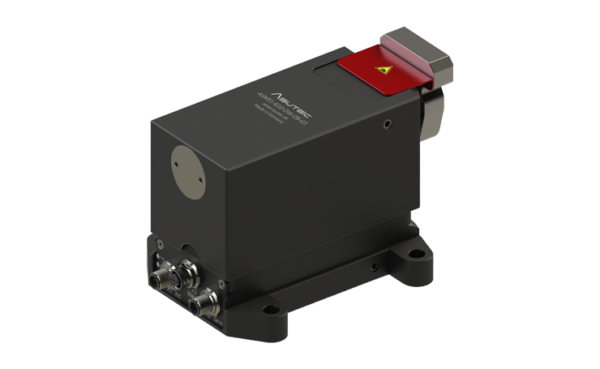

Vereinzeler/Stopper mit Dämpfung
ASMEL-610
Zum Stoppen und Vereinzeln von einem oder mehreren auflaufenden Werkstückträgern an einer definierten Werkstückträger-Anschlagfläche.
Technische Daten
AUSFÜHRUNG UND GEWICHT
Geräteausführung: Gehäuse aus harteloxiertem Aluminium,
Anschlag aus gehärtetem Stahl.
Luftdämpfung, einstellbar
Gewichte der Geräte:
ASMEL-610-DW-09-G5: 4,25 kg
ZYKLENZEITEN
Zeit zum Absenken: 1 Sekunden
Zeit zum Hochfahren: 0,65 Sekunden
Minimale Zykluszeit: 5 Sekunden
FUNKTION
Der elektrische Stopper des Typs ASMEL-410 ist ein gedämpfter Stopper.
Die Dämpfung ist pneumatisch und kann über eine Drosselschraube fein eingestellt werden.
Weitere Informationen werden in der Betriebsanleitung bereitgestellt.
ELEKTRISCHER ANSCHLUSS
Für den Betrieb wird der Stopper am aktorik Anschluss (X1 Act) und am sensorik Anschluss (X2 Sens) angeschlossen. Beide Anschlussstecker haben eine Größe M12x1 und sind 5-polig.
Weitere Informationen werden in der Betriebsanleitung bereitgestellt.
SPANNUNGSVERSORGUNG
24 Volt ± 15%, mit Verpolungsschutz. Der Spannungsbereich der Stopper liegt zwischen 20V und 28V. Ist die Spannung höher bzw. niedriger, beginnt die Power LED im 0,25 Sekunden Takt zu blinken. Es werden keine Befehle mehr ausgeführt. Ist der Spannungsbereich wieder zwischen 20V und 28V, dann leuchtet die Power LED dauerhaft. Der Stopper ist dann wieder betriebsbereit.
STROMAUFNAHME
Ruhestrom: 0,1 A
Nennstrom: 2,0 A
Die Stromaufnahme des Stoppers erfolgt über die Versorgungsspannung der Aktorik (Pin 4).
EINGANG
High-Pegel > 19 V
Low-Pegel < 8 V
AUSGÄNGE
High-Pegel = Versorgungsspannung – 1,2 V ( ca. 20 V … 27 V)
Low-Pegel < 1 V
LEDS
Die LED „PW“ (power) leuchtet im laufenden Betrieb grün.
OPEN: Die LED „NO“ (opened) leuchtet gelb, wenn der Stopper geöffnet ist.
CLOSED: Die LED „NC“ (closed) leuchtet gelb, wenn der Stopper geschlossen ist.
TEMPERATURBEREICH
+ 5°C bis + 60°C (ohne Zubehör)
