Geräteausführung: Gehäuse aus harteloxiertem Aluminium, Anschlag aus gehärtetem Stahl.
Luftdämpfung, mit Drosselschraube einstellbar.
Gewicht der Geräte:

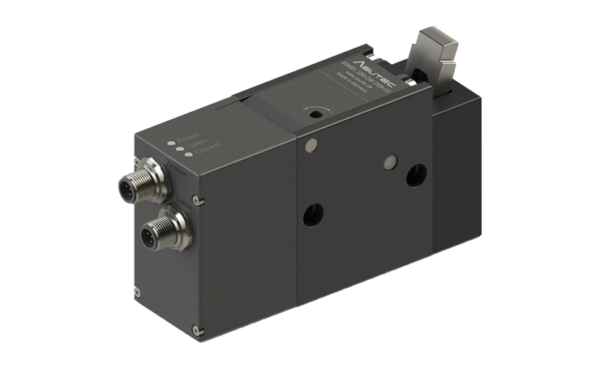

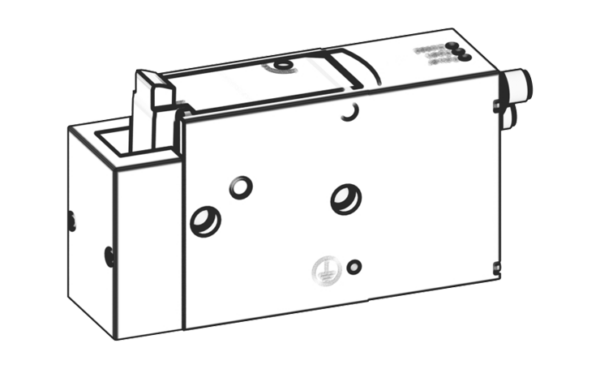

ASMEL-100-DW-D09-G5: 0,99 kg

Zeit zum Absenken: 0,3 s
Zeit zum Aufstellen: 0,2 s
Minimale Zykluszeit: 3 s

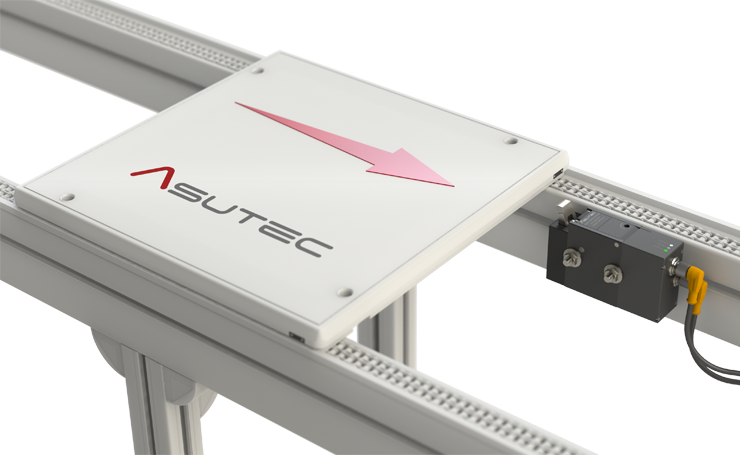

Der elektrische Stopper des Typs ASMEL ist ein gedämpfter Stopper. Wenn ein Werkstückträger gegen den Anschlag des Stoppers schlägt, so wird die Luftkammer komprimiert und die komprimierte Luft entweicht durch den Öffnungsspalt der Einstellschraube. Somit wird der Werkstückträger sanft bis zum Stillstand gedämpft. Die Dämpfung ist eine Luftdämpfung und kann über eine Drosselschraube fein eingestellt werden. Wenn ein Werkstückträger auf den Anschlag fährt, gedämpft wird und den Anschlag einfährt, so bleibt der Anschlag anschließend im
eingefahrenen Zustand. Es wirkt keine Gegenkraft auf den Anschlag, die bewirken würde, dass der Anschlag ausfährt wenn zum Beispiel der Werkstückträger bei einer Bearbeitungsstation
ausgehoben wird. Das Ausfahren des Anschlags erfolgt während dem Absenken und dem Aufstellen des Anschlags. Das Absenken und Aufstellen des Vereinzelers, sowie das Ausfahren des Anschlags werden durch einen internen Mechanismus gesteuert. Ein integrierter Schrittmotor führt hierbei die Bewegungen aus, die für diese Funktionen notwendig sind.

24 Volt ± 15%, mit Verpolungsschutz. Der Spannungsbereich der Stopper liegt zwischen 20,4 V und 27,6 V. Ist die Spannung höher bzw. niedriger, beginnt die Power LED im 0,25 Sekunden Takt zu blinken. Es werden keine Befehle mehr ausgeführt. Ist der Spannungsbereich wieder zwischen 20,4 V und 27,6 V, dann leuchtet die Power LED dauerhaft. Der Vereinzeler ist dann wieder betriebsbereit.

Ruhestrom: 0,1 A
Nennstromstrom: 2,0 A
Die Stromaufnahme des Stoppers erfolgt über die Versorgungsspannung der Aktorik (Pin 4) und Pin 1 der Sensorik für die Spannungsversorgung der Sensorik.

Schaltlogik: PNP
Schaltpegel: High-Pegel > 19 V Low-Pegel < 8 V

Schaltlogik: PNP
High-Pegel = Versorgungsspannung – 1,2 V ( ca. 19,2 V … 26,4 V)
Low-Pegel < 1 V Kurzschlussfestigkeit: Nein Max. Ausgangsstrom je Schaltausgang: 30 mA

Temperaturbereich: + 5°C bis + 60°C (ohne Zubehör)
