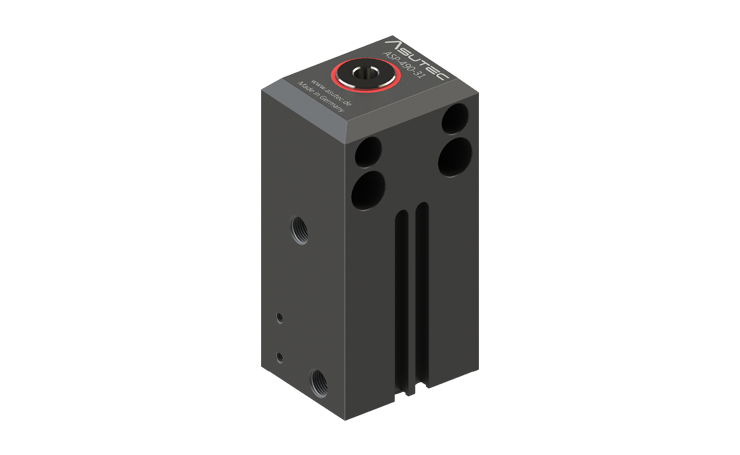

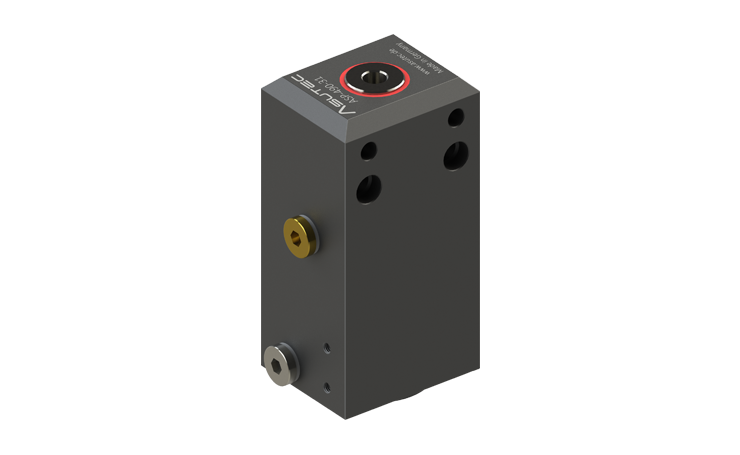

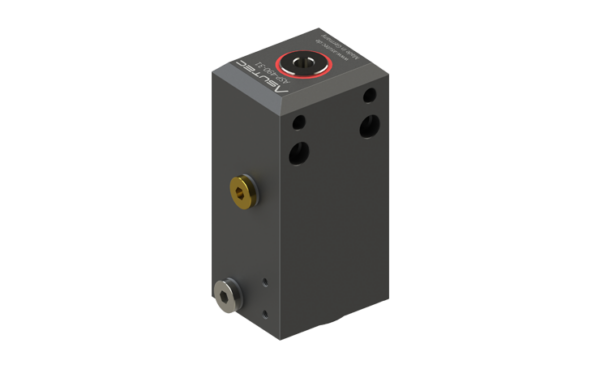

Positioniereinheit ASP-490

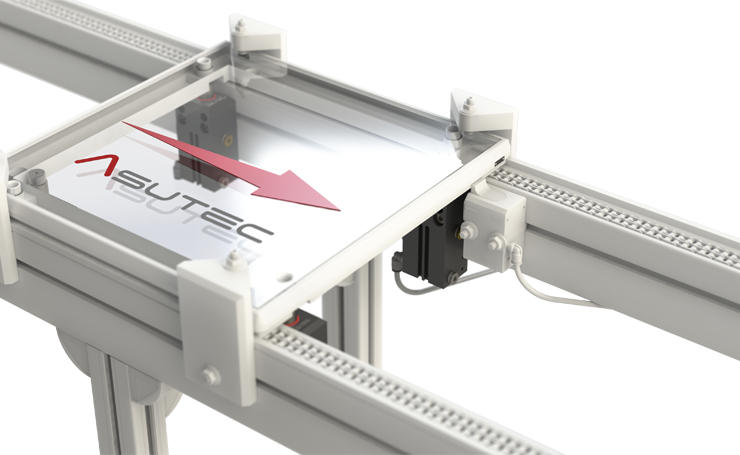

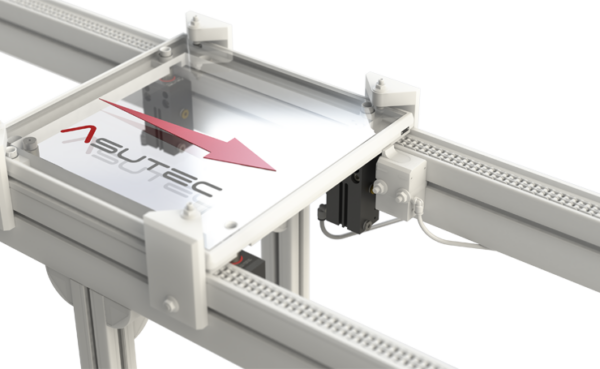

Die Positioniereinheit ASP-490 dient zum Positionieren und ggf. zum Ausheben von Werkstückträgern an einer Bearbeitungsstation. Es können in die Kolbenstange verschiedene Aufnahmebolzen eingesetzt werden. Die Bezeichnung der Positioniereinheit kennzeichnet die Hubkraft in N bei 6 bar pneumatischen Druck und den Kolbenhub in mm.
Der jeweilige Standardhub (31 mm) kann durch Hubbegrenzungen einfach reduziert werden.
Hierbei bleibt in der Regel die abgesenkte Stellung unverändert - Der ausgefahrene Zustand der Positioniereinheit wir wird durch die Hubbegrenzung beeinflusst.
Technische Daten
Ausführung
Die Positioniereinheit ist ein doppeltwirkender pneumatischer Zylinder. Das Gehäuse ist aus harteloxierten Aluminium, die Kolbenstange aus rostfreiem Stahl mit Passbohrung für Aufnahmebolzen.
Abfragemöglichkeiten
ASP-490
Bei der Standardausführung kann die obere und untere Position mittels elektrischen Sensor abgefragt werden.
ASP-490-I
Bei der Ausführung I kann die obere und untere Position mittels induktivem Sensor abgefragt werden.
Pneumatischer Anschluss
Anschlussgewinde: G1/8
Kolbendurchmesser: Ø34 mm
Kolbenstangendurchmesser: Ø20 mm
Abstand A
Das Abstandsmaß A ist der Abstand von der Anschraubfläche zum Positionierbolzen.
A = 20,5 mm: Bei den Standard ASP-490
A = 20 mm: Bei den ASP-490-…-TS2
Funktionsschaubild
Doppeltwirkend: Die untere und obere Position kann pneumatisch angefahren werden.
Temperaturbereich
+5°C bis +60°C
Varianten
ASP-490-31
490 N Kolbenkraft bei 6 bar und 31 mm Hub

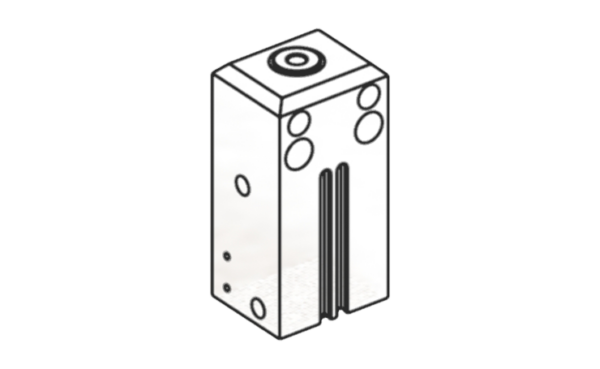

Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren
ASP-490-31-TS2
490 N Kolbenkraft bei 6 bar und 31 mm Hub
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren
-TS2: Passend für den WT 2 im Bosch Rexroth Transfersystem TS2.
(20 mm Abstand von der Anschraubfläche zum Positionierbolzen)
ASP-490-31-I
490 N Kolbenkraft bei 6 bar und 31 mm Hub

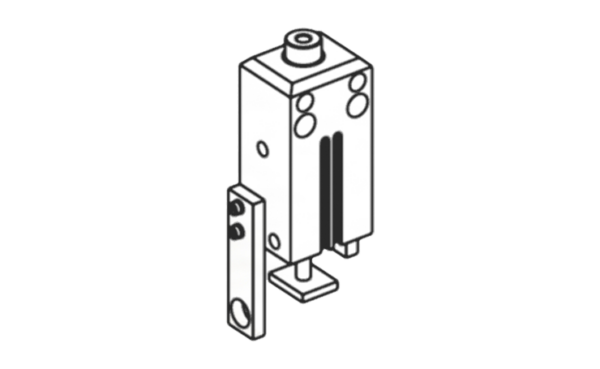

Abfragemöglichkeit der Hubstellung mit induktiven Sensoren
ASP-490-31-I-TS2
490 N Kolbenkraft bei 6 bar und 31 mm Hub
Abfragemöglichkeit der Hubstellung mit induktiven Sensoren
-TS2: Passend für den WT 2 im Bosch Rexroth Transfersystem TS2.
(20 mm Abstand von der Anschraubfläche zum Positionierbolzen)
ASP-490-22
490 N Kolbenkraft bei 6 bar und reduzierter Hub auf 22 mm
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren
ASP-490-22-TS2
490 N Kolbenkraft bei 6 bar und reduzierter Hub auf 22 mm
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren
-TS2: Passend für den WT 2 im Bosch Rexroth Transfersystem TS2.
(20 mm Abstand von der Anschraubfläche zum Positionierbolzen)
ASP-490-22-I
490 N Kolbenkraft bei 6 bar und reduzierter Hub auf 22 mm
Abfragemöglichkeit der Hubstellung mit induktiven Sensoren
ASP-490-22-I-TS2
490 N Kolbenkraft bei 6 bar und reduzierter Hub auf 22 mm
Abfragemöglichkeit der Hubstellung mit induktiven Sensoren
-TS2: Passend für den WT 2 im Bosch Rexroth Transfersystem TS2.
(20 mm Abstand von der Anschraubfläche zum Positionierbolzen)
