Fügemechanismus ASFM

Fügemechanismus für Roboter

Technische Daten

BETRIEBSDRUCK

3,5 bar bis 8 bar, pneumatisch

TEMPERATURBEREICH

+5°C bis +80°C (ohne Zubehör)

POSITIONSAUSGLEICH

Durch Elastomerelemente

MATERIAL DER ELASTOMERE

NR bei 35 und 43 Shorehärte
NBR bei 53 Shorehärte

WEITERE TECHNISCHE DATEN

– Unten bei den Varianten
– Im Datenblatt

Varianten

Keine Elemente gefunden

ASFM-50-3-…

Fügemechanismus | 3 Elastomerelemente |
Elastomerhärte 35 Shore bei ASFM-50-3-35
Elastomerhärte 43 Shore bei ASFM-50-3-43
Elastomerhärte 53 Shore bei ASFM-50-3-53
Ausgleich in XY-Richtung ±3 mm
Drehwinkelausgleich ±2,5°
Kippwinkelausgleich ±0,5°
Empfohlenes Handlingsgewicht 1,1kg

ASFM-80-ZV-4-…

Fügemechanismus | 4 Elastomerelemente
Elastomerhärte 35 Shore bei ASFM-80-ZV-4-35
Elastomerhärte 43 Shore bei ASFM-80-ZV-4-43
Elastomerhärte 53 Shore bei ASFM-80-ZV-4-53
Ausgleich in XY-Richtung ±2 mm
Drehwinkelausgleich ±2,5°
Kippwinkelausgleich ±0,5°
Zentrale Verriegelung
Empfohlenes Handlingsgewicht 2,4 kg

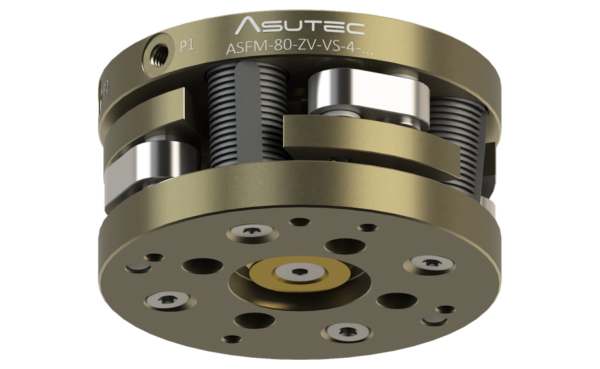

ASFM-80-ZV-VS-4-…

Fügemechanismus | 4 Elastomerelemente
Elastomerhärte 35 Shore bei ASFM-80-ZV-VS-4-35
Elastomerhärte 43 Shore bei ASFM-80-ZV-VS-4-43
Elastomerhärte 53 Shore bei ASFM-80-ZV-VS-4-53
Ausgleich in XY-Richtung ±2 mm
Kippwinkelausgleich ±0,5°
Zentrale Verriegelung und Verdrehsicherung
Empfohlenes Handlingsgewicht 2,4 kg

ASFM-100-ZV-4-…

Fügemechanismus | 4 Elastomerelemente
Elastomerhärte 35 Shore bei ASFM-100-ZV-4-35
Elastomerhärte 43 Shore bei ASFM-100-ZV-4-43
Elastomerhärte 53 Shore bei ASFM-100-ZV-4-53
Ausgleich in XY-Richtung ±2 mm
Drehwinkelausgleich ±2,5°
Kippwinkelausgleich ±0,4°
Zentrale Verriegelung
Empfohlenes Handlingsgewicht 3,5 kg

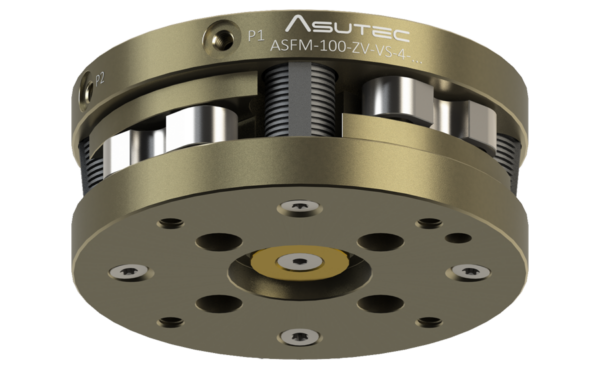

ASFM-100-ZV-VS-4-…

Fügemechanismus | 4 Elastomerelemente
Elastomerhärte 35 Shore bei ASFM-100-ZV-VS-4-35
Elastomerhärte 43 Shore bei ASFM-100-ZV-VS-4-43
Elastomerhärte 53 Shore bei ASFM-100-ZV-VS-4-53
Ausgleich in XY-Richtung ±2 mm
Kippwinkelausgleich ±0,4°
Zentrale Verriegelung und Verdrehsicherung
Empfohlenes Handlingsgewicht 3,5 kg

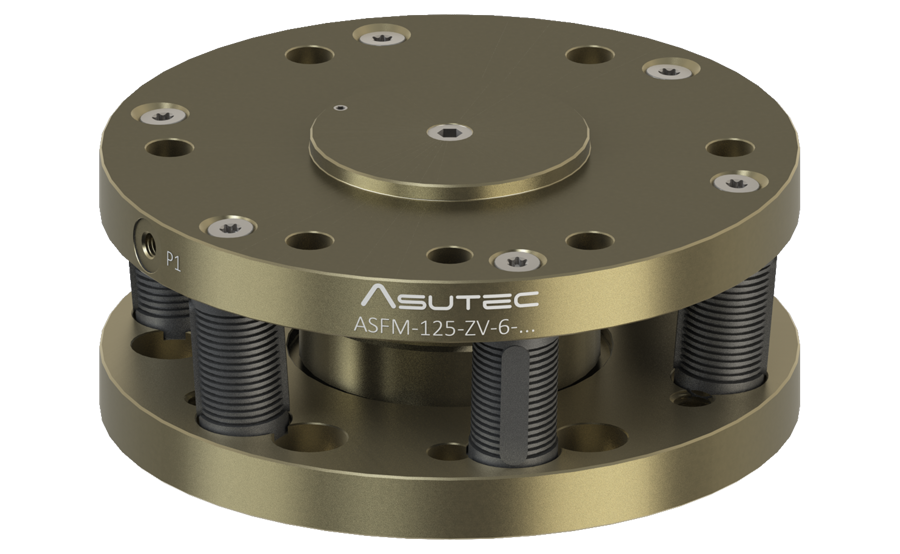

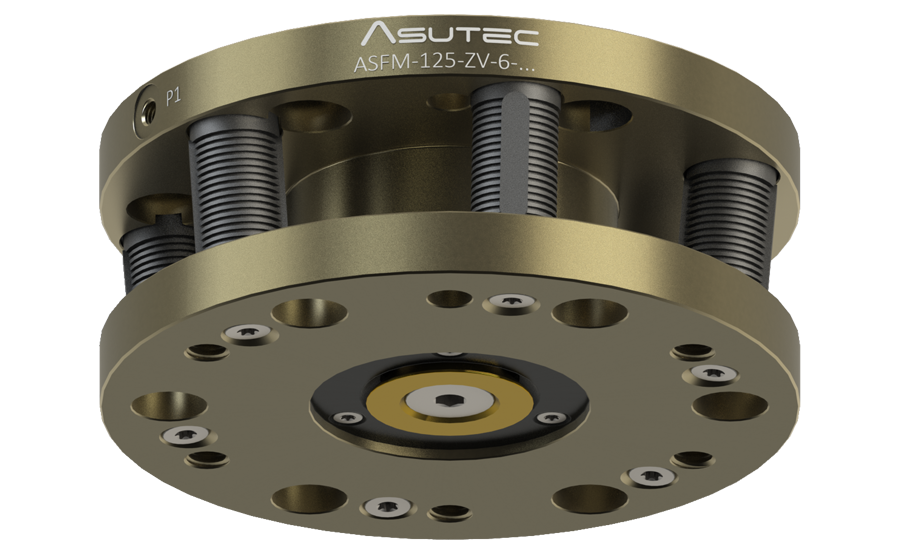

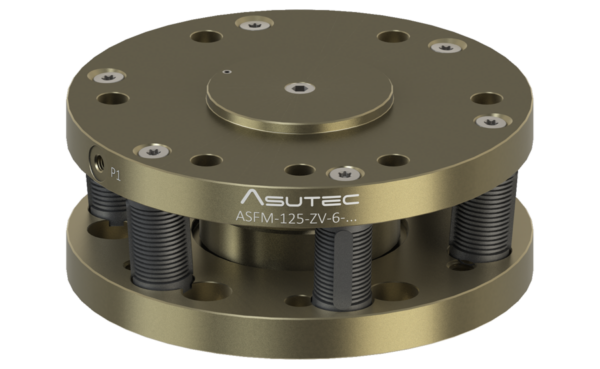

ASFM-125-ZV-6-…

Fügemechanismus | 6 Elastomerelemente
Elastomerhärte 35 Shore bei ASFM-125-ZV-6-35
Elastomerhärte 43 Shore bei ASFM-125-ZV-6-43
Elastomerhärte 53 Shore bei ASFM-125-ZV-6-53
Ausgleich in XY-Richtung ±2 mm
Drehwinkelausgleich ±2°
Kippwinkelausgleich ±1°
Pneumatische Verriegelung
Empfohlenes Handlingsgewicht 7 kg

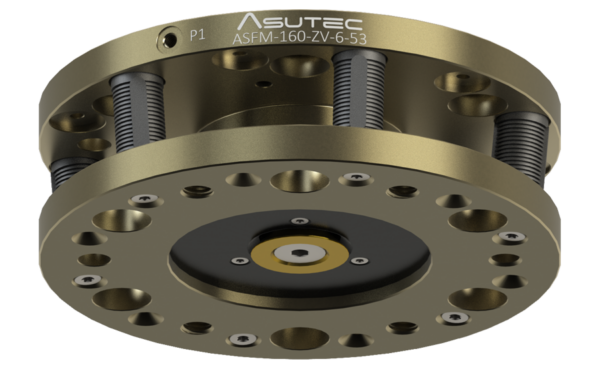

ASFM-160-ZV-6-53

Fügemechanismus | 6 Elastomerelemente | 53 Shore
Ausgleich in XY-Richtung ±2 mm
Drehwinkelausgleich ±2°
Kippwinkelausgleich ±0,3°
Zentrale Verriegelung
Empfohlenes Handlingsgewicht 12 kg

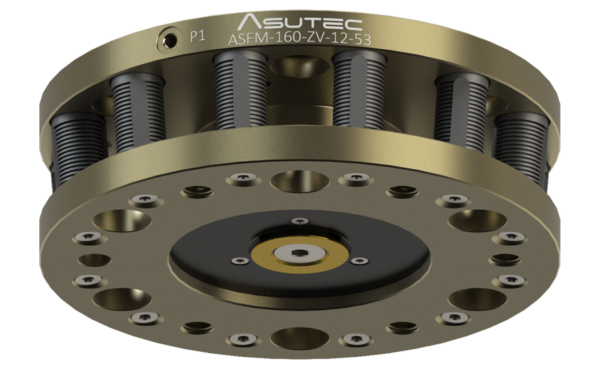

ASFM-160-ZV-12-53

Fügemechanismus | 12 Elastomerelemente | 53 Shore
Ausgleich in XY-Richtung ±2 mm
Drehwinkelausgleich ±1,5°
Kippwinkelausgleich ±0,3°
Zentrale Verriegelung
Empfohlenes Handlingsgewicht 18 kg

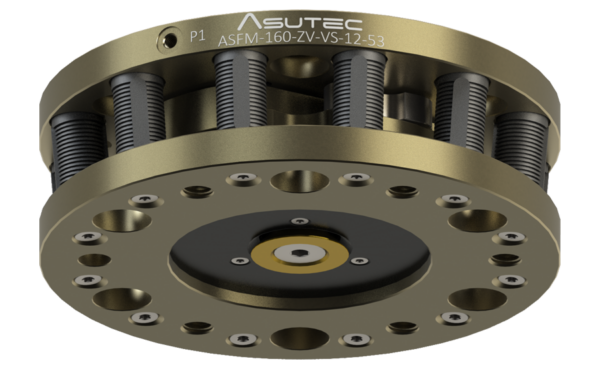

ASFM-160-ZV-VS-12-53

Fügemechanismus | 12 Elastomerelemente | 53 Shore
Ausgleich in XY-Richtung ±2 mm
Kippwinkelausgleich ±0,3°
Zentrale Verriegelung und Verdrehsicherung
Empfohlenes Handlingsgewicht 18 kg

ASFM-200-ZV-12-53

Fügemechanismus | 12 Elastomerelemente | 53 Shore
Ausgleich in XY-Richtung ±3 mm
Drehwinkelausgleich ±1,5°
Kippwinkelausgleich ±0,3°
Zentrale Verriegelung
Empfohlenes Handlingsgewicht 52 kg
