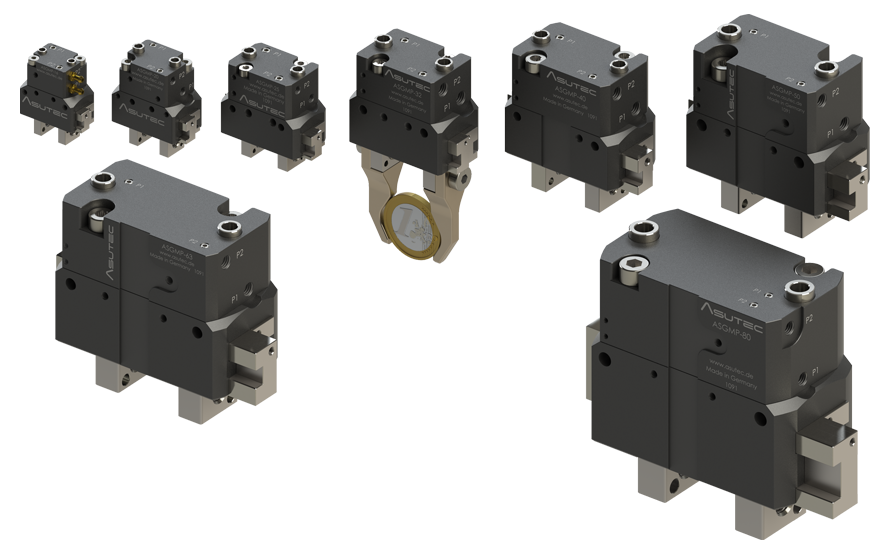

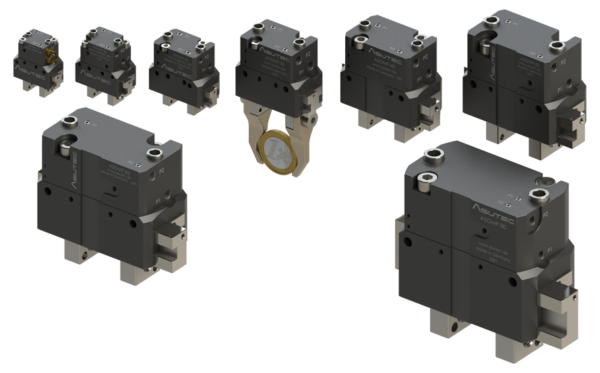

Mini-Parallelgreifer ASGMP

Mini-Parallelgreifer ASGMP

Für die sichere und präzise Handhabung.

Technische Daten

EINSATZBEREICH

Bestens geeignet für den Einsatz in sauberen bis leicht verschmutzten Umgebungen.

AUSFÜHRUNG MIT GREIFKRAFTERHALTUNG

NC: Der Greifer hat eine integrierte Feder, die den Greifer schließt.
NO: Der Greifer hat eine integrierte Feder, die den Greifer öffnet.

GEHÄUSEMATERIAL

Leichtes und stabiles Gehäuse aus Aluminium, harteloxiert

GREIFERBACKENFÜHRUNG

Die bewährte Gleitführung ermöglicht die höchste Kräfte- und Momentenbelastungen.
Im Gegensatz zu einer Wälzführung ist die Gleitführung deutlich weniger empfindlich gegen den Einfluss von Schmutzpartikel.
Dies ermöglicht einen störungsfreien Dauerbetrieb.

ANSCHLUSS

Die Befestigung des Greifers ist von zwei Seiten möglich.
Zusätzlich zu den Hauptluftanschlüssen gibt es Anschlüsse für den schlauchlosen Direktanschluss auf der Oberseite.

ABFRAGEMÖGLICHKEIT

Die Abfrage der Greiffingerstellung ist direkt mit induktiven Näherungsschaltern Möglich.
Ab der Baugröße ASGMP-50 ist auch der Einsatz von Magnetfeldsensoren möglich.
Die Abfrageoptionen für die jeweiligen Greifer finden Sie auf dem Datenblatt.

WARTUNGSARBEITEN

Es müssen keine Wartungsarbeiten durchgeführt werden.

LIEFERUMFANG

Die Greifer werden mit passenden Zentrierhülsen und O-Ringen für den Direktanschluss geliefert. Weiteres Zubehör ist im Lieferumfang nicht enthalten. Das Zubehör ist frei wählbar und den Umgebungsbedingungen anzupassen. Alle mitgelieferten Zubehörteile werden auf Kundenwunsch montiert.

Varianten

Keine Elemente gefunden

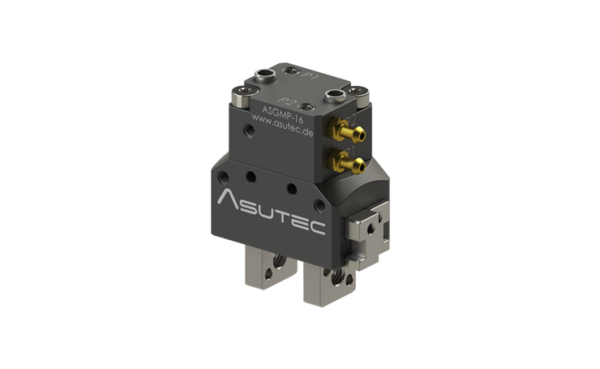

ASGMP-16

Greifer mit 1,5 mm Hub je Backe
Greifkraft beim Schließen (bei 6 bar) 20,5 N
Greifkraft beim Öffnen (bei 6 bar) 17,5 N

ASGMP-16-NC

Greifer mit 1,5 mm Hub je Backe
Greifkraft beim Schließen (bei 6 bar) 28 N
Durch Feder abgesicherte Greifkraft: 7,5 N

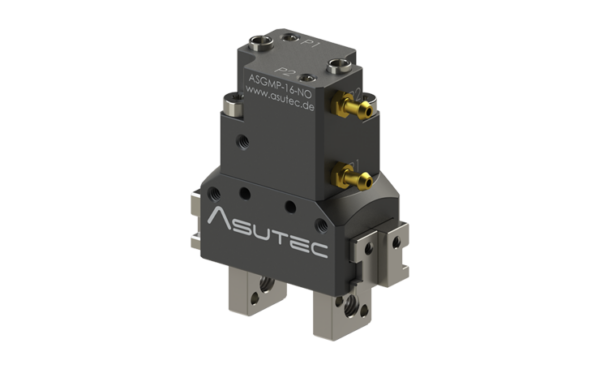

ASGMP-16-NO

Greifer mit 1,5 mm Hub je Backe
Greifkraft beim Öffnen (bei 6 bar) 25 N
Durch Feder abgesicherte Greifkraft: 7,5 N

ASGMP-20

Greifer mit 2 mm Hub je Backe
Greifkraft beim Schließen (bei 6 bar) 32 N
Greifkraft beim Öffnen (bei 6 bar) 27 N

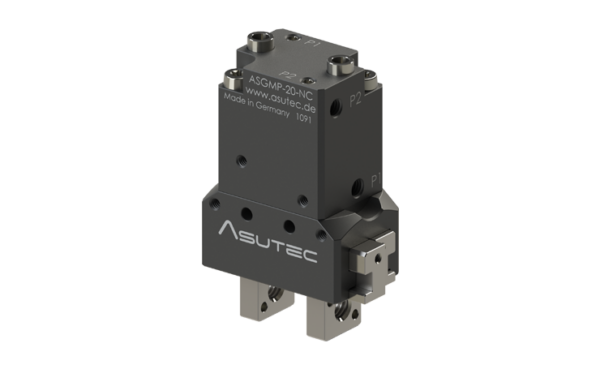

ASGMP-20-NC

Greifer mit 2 mm Hub je Backe
Greifkraft beim Schließen (bei 6 bar) 43,5 N
Durch Feder abgesicherte Greifkraft: 11,5 N

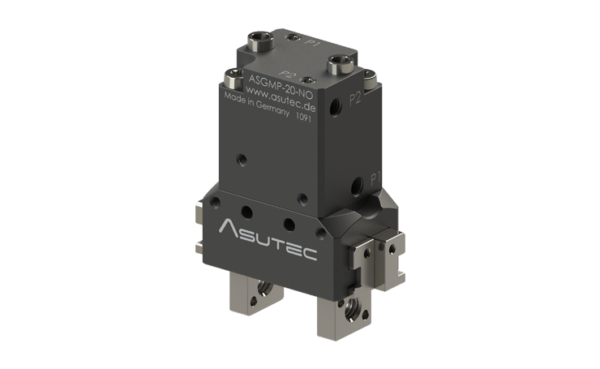

ASGMP-20-NO

Greifer mit 2 mm Hub je Backe
Greifkraft beim Öffnen (bei 6 bar) 38,5 N
Durch Feder abgesicherte Greifkraft: 11,5 N

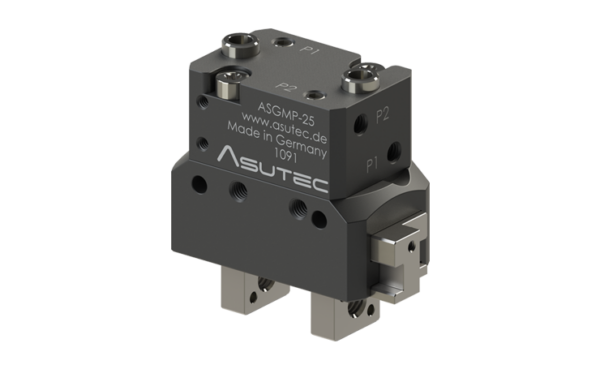

ASGMP-25

Greifer mit 3 mm Hub je Backe
Greifkraft beim Schließen (bei 6 bar) 37,5 N
Greifkraft beim Öffnen (bei 6 bar) 31 N

ASGMP-25-NC

Greifer mit 3 mm Hub je Backe
Greifkraft beim Schließen (bei 6 bar) 51,5 N
Durch Feder abgesicherte Greifkraft: 14 N

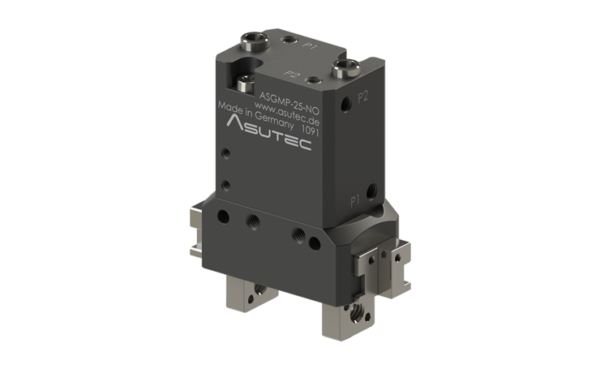

ASGMP-25-NO

Greifer mit 3 mm Hub je Backe
Greifkraft beim Öffnen (bei 6 bar) 45 N
Durch Feder abgesicherte Greifkraft: 14 N

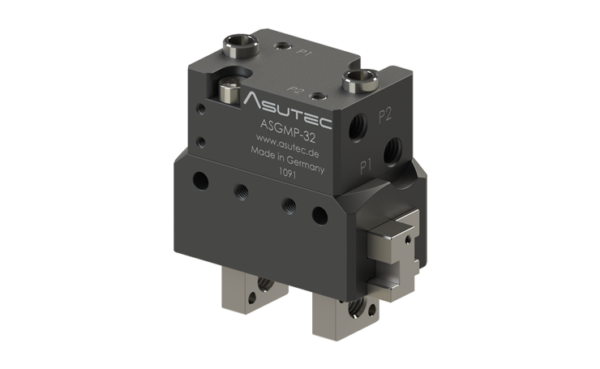

ASGMP-32

Greifer mit 4 mm Hub je Backe
Greifkraft beim Schließen (bei 6 bar) 71,5 N
Greifkraft beim Öffnen (bei 6 bar) 60 N

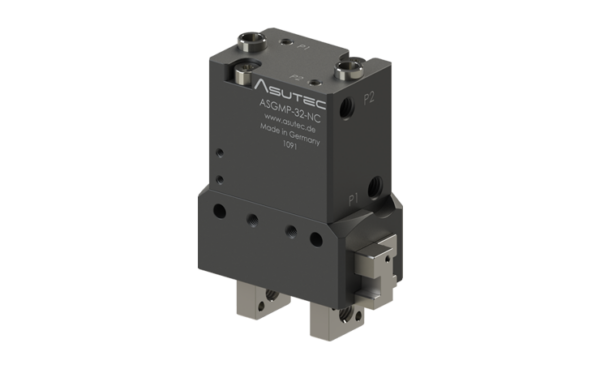

ASGMP-32-NC

Greifer mit 4 mm Hub je Backe
Greifkraft beim Schließen (bei 6 bar) 96,5 N
Durch Feder abgesicherte Greifkraft: 25 N

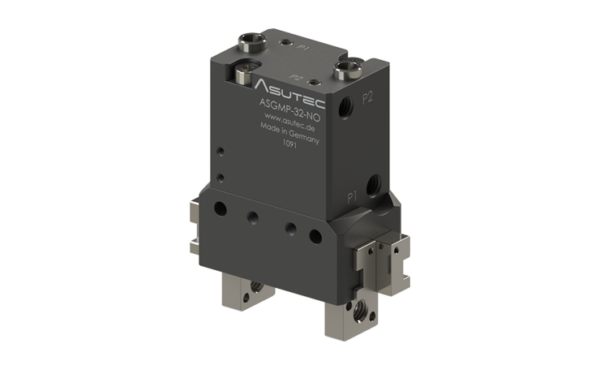

ASGMP-32-NO

Greifer mit 4 mm Hub je Backe
Greifkraft beim Öffnen (bei 6 bar) 85 N
Durch Feder abgesicherte Greifkraft: 25 N

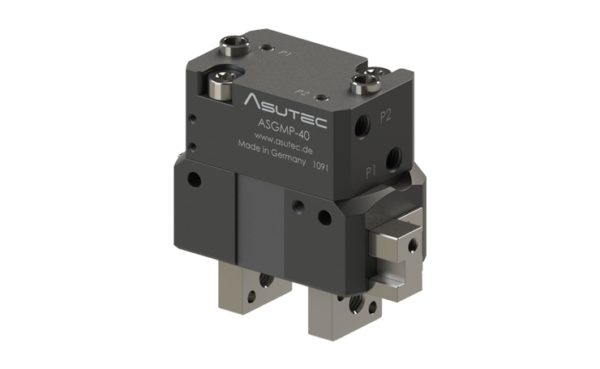

ASGMP-40

Greifer mit 6 mm Hub je Backe
Greifkraft beim Schließen (bei 6 bar) 126 N
Greifkraft beim Öffnen (bei 6 bar) 106 N

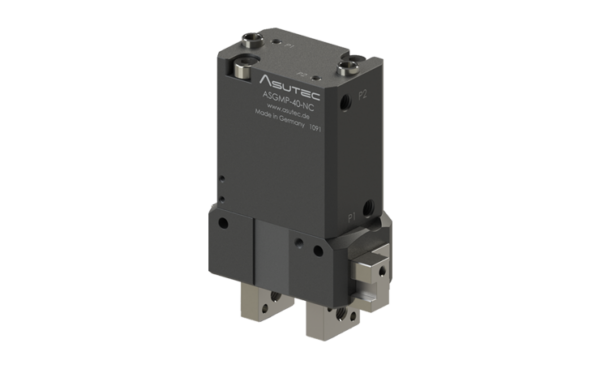

ASGMP-40-NC

Greifer mit 6 mm Hub je Backe
Greifkraft beim Schließen (bei 6 bar) 171 N
Durch Feder abgesicherte Greifkraft: 45 N

ASGMP-40-NO

Greifer mit 6 mm Hub je Backe
Greifkraft beim Öffnen (bei 6 bar) 151 N
Durch Feder abgesicherte Greifkraft: 45 N

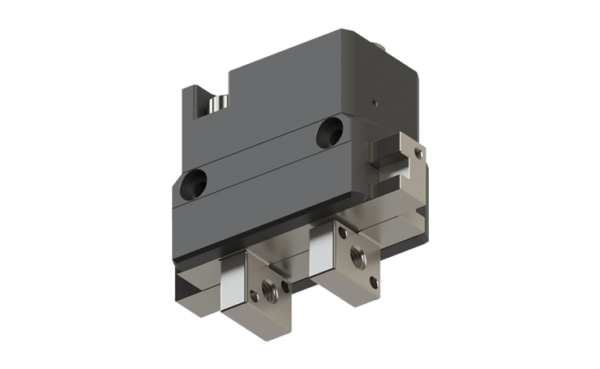

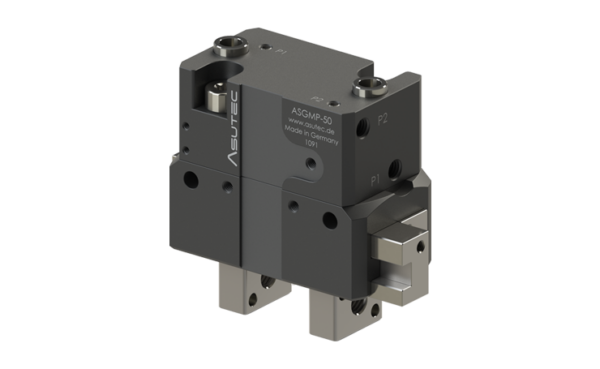

ASGMP-50

Greifer mit 8 mm Hub je Backe
Greifkraft beim Schließen (bei 6 bar) 161 N
Greifkraft beim Öffnen (bei 6 bar) 136 N

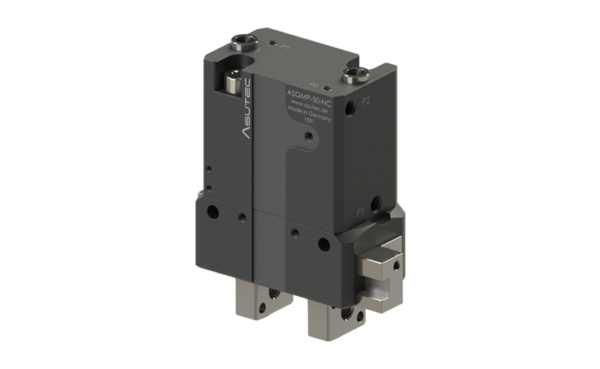

ASGMP-50-NC

Greifer mit 8 mm Hub je Backe
Greifkraft beim Schließen (bei 6 bar) 217 N
Durch Feder abgesicherte Greifkraft: 56 N

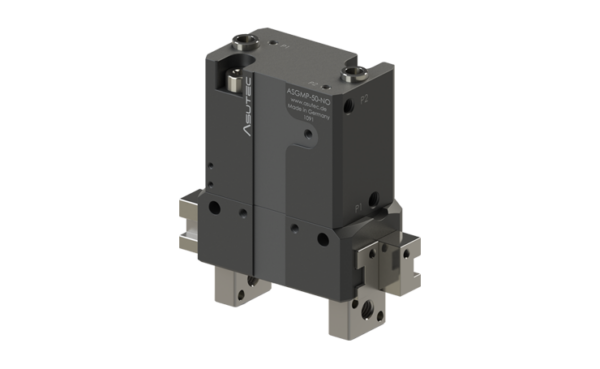

ASGMP-50-NO

Greifer mit 8 mm Hub je Backe
Greifkraft beim Öffnen (bei 6 bar) 192 N
Durch Feder abgesicherte Greifkraft: 56 N

ASGMP-63

Greifer mit 10 mm Hub je Backe
Greifkraft beim Schließen (bei 6 bar) 232 N
Greifkraft beim Öffnen (bei 6 bar) 195 N

ASGMP-63-NC

Greifer mit 10 mm Hub je Backe
Greifkraft beim Schließen (bei 6 bar) 297 N
Durch Feder abgesicherte Greifkraft: 65 N

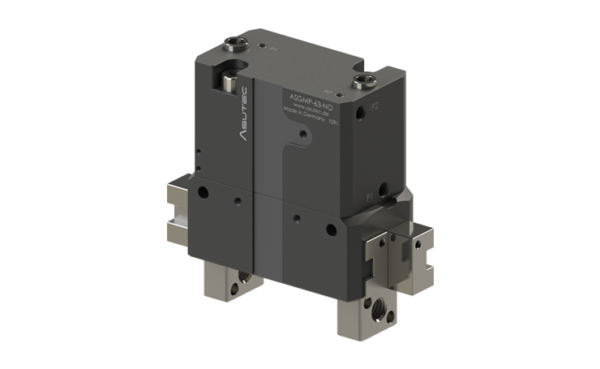

ASGMP-63-NO

Greifer mit 10 mm Hub je Backe
Greifkraft beim Öffnen (bei 6 bar) 260 N
Durch Feder abgesicherte Greifkraft: 65 N

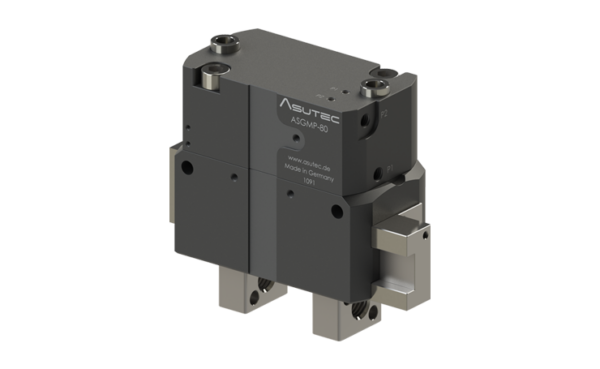

ASGMP-80

Greifer mit 14 mm Hub je Backe
Greifkraft beim Schließen (bei 6 bar) 325 N
Greifkraft beim Öffnen (bei 6 bar) 275 N

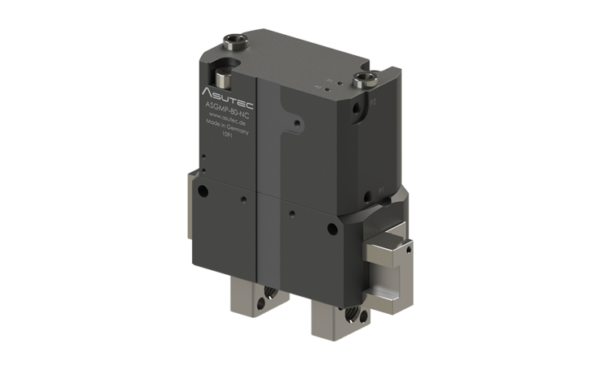

ASGMP-80-NC

Greifer mit 14 mm Hub je Backe
Greifkraft beim Schließen (bei 6 bar) 405 N
Durch Feder abgesicherte Greifkraft: 80 N

ASGMP-80-NO

Greifer mit 14 mm Hub je Backe
Greifkraft beim Öffnen (bei 6 bar) 355 N
Durch Feder abgesicherte Greifkraft: 80 N
