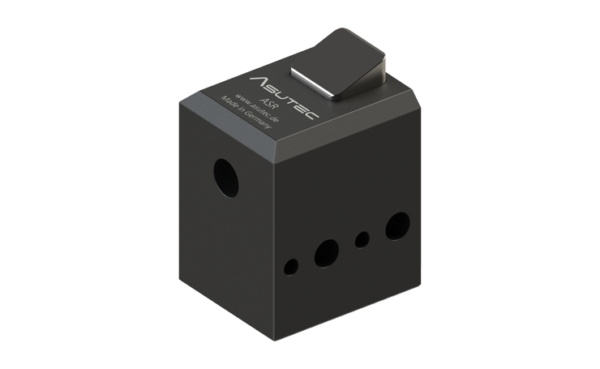

Rücklaufsperre ASR

Rücklaufsperren verhindern ein Zurückprallen des Werkstückträgers beim Stoppen. Die Verwendung einer Rücklaufsperre wird immer dann empfohlen, wenn Werkstückträger auf Transfersystem mit geringer Vortriebskraft transportiert werden. Dies ist zum Beispiel immer der Fall bei dem Fördermedium Staurollenkette. Bei hohen Transportgeschwindigkeiten ist der Einsatz von Rücklaufsperren sehr zu empfehlen. Dadurch, dass die Rücklaufsperre den Werkstückträger "sperren" bzw. positionieren, kann dadurch auch eine Taktzeitreduzierung erreicht werden.

Technische Daten

Ausführung

Gehäuse aus harteloxierten Aluminium.
Anschlag aus gehärtetem Stahl.
Mindestgewicht des Werkstückträgers: 3 kg
Maximalgewicht des Werkstückträgers: 1200 kg

Federkraft

obere Position: 2,2 N
untere Position: 9,1 N

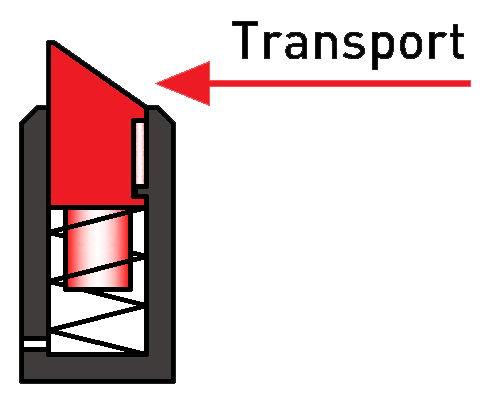

Funktionsschaubild

Öffnen: Durch Überfahren des Werkstückträgers
Schließen: Durch Federkraft
https://www.asutec.de/wp-content/uploads/2023/06/38-asr.png

LIEFERUMFANG

Die Geräte werden ohne Zubehör ausgeliefert. Das Zubehör ist frei wählbar und den Umgebungsbedingungen anzupassen. Alle mitgelieferten Zubehörteile werden auf Kundenwunsch montiert.

WARTUNGSARBEITEN

Es müssen keine Wartungsarbeiten durchgeführt werden. Der Bereich um den Anschlag muss sauber und frei von Spänen sein, um ein exaktes Positionieren des WTs gewährleisten zu können.

Varianten

Keine Elemente gefunden

ASR

Rücklaufsperre für WT-Mindestgewicht ab 3 kg

ASR-100

Rücklaufsperre für WT-Mindestgewicht ab 3 kg
Lieferung inklusive Befestigungssatz 75000000

ASR-102

Rücklaufsperre für WT-Mindestgewicht ab 3 kg
Lieferung inklusive Befestigungssatz und Distanzblock
Geeignet für den Bosch Rexroth Werkstückträger WT 2/H und WT 2/F
Baugleich wie Bosch Rexroth Rücklaufsperre VE 4/RS

ASR-I

Rücklaufsperre für WT-Mindestgewicht ab 3 kg
Erweiterte Ausführung mit Anbaumöglichkeit für induktiven Näherungsschalter
Ebenso geeignet um die Rücklaufsperre von Hand abzusenken

ASR-002

Rücklaufsperre für WT-Mindestgewicht ab 3 kg
Erweiterte Ausführung mit schmalen oberen Gehäuse.
Für Befestigung von unten
