ASR-005

Home>Produkte>Rücklaufsperre>ASR-005

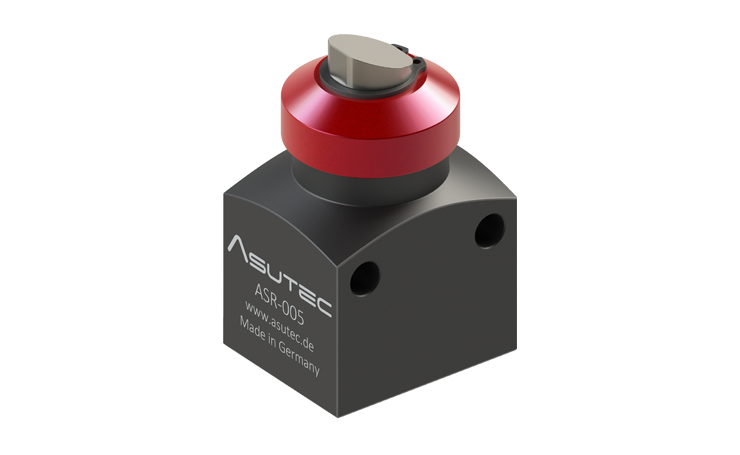

Rücklaufsperre ASR-005

Rücklaufsperren verhindern ein Zurückprallen des Werkstückträgers beim Stoppen. Die Verwendung einer Rücklaufsperre wird immer dann empfohlen, wenn Werkstückträger auf Transfersystem mit geringer Vortriebskraft transportiert werden. Dies ist zum Beispiel immer der Fall bei dem Fördermedium Staurollenkette. Bei hohen Transportgeschwindigkeiten ist der Einsatz von Rücklaufsperren sehr zu empfehlen. Dadurch, dass die Rücklaufsperre den Werkstückträger "sperren" bzw. positionieren, kann dadurch auch eine Taktzeitreduzierung erreicht werden.

Technische Daten

Ausführung

Gehäuse aus harteloxierten Aluminium.
Anschlag aus gehärtetem Stahl.
Mindestgewicht des Werkstückträgers: 3 kg
Maximalgewicht des Werkstückträgers: 1200 kg

Federkraft

obere Position: 2,2 N
untere Position: 9,1 N

Funktionsschaubild

Öffnen: Durch Überfahren des Werkstückträgers
Schließen: Durch Federkraft
https://www.asutec.de/wp-content/uploads/2023/06/39-asr-005.png

LIEFERUMFANG

Die Geräte werden ohne Zubehör ausgeliefert. Das Zubehör ist frei wählbar und den Umgebungsbedingungen anzupassen. Alle mitgelieferten Zubehörteile werden auf Kundenwunsch montiert.

WARTUNGSARBEITEN

Es müssen keine Wartungsarbeiten durchgeführt werden. Der Bereich um den Anschlag muss sauber und frei von Spänen sein, um ein exaktes Positionieren des WTs gewährleisten zu können.

Varianten

Keine Elemente gefunden

ASR-005

Rücklaufsperre für WT-Mindestgewicht ab 3 kg
Mit Schutzkappe um die Rücklaufsperrenklinke
