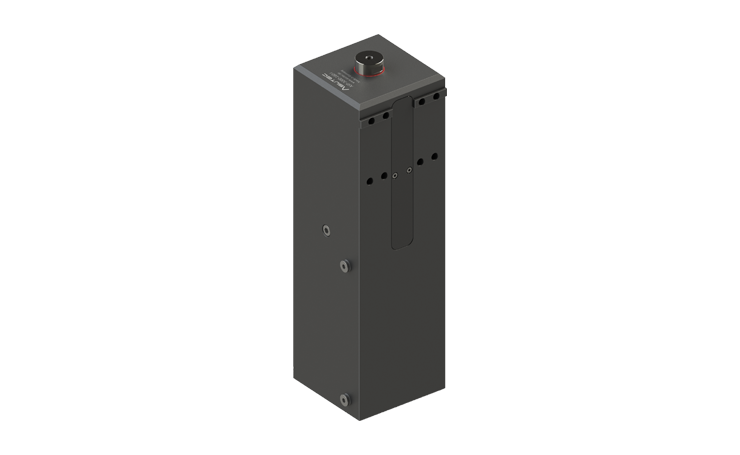

Positioniereinheit ASP-3000

Die Positioniereinheit ASP-3000 dient zum Positionieren und ggf. zum Ausheben von Werkstückträgern an einer Bearbeitungsstation. Es können in die Kolbenstange verschiedene Aufnahmebolzen eingesetzt werden. Die Bezeichnung der Positioniereinheit kennzeichnet die Hubkraft in N bei 6 bar pneumatischen Druck und den Kolbenhub in mm.

Technische Daten

Ausführung

Die Positioniereinheit ist ein doppeltwirkender pneumatischer Zylinder. Das Gehäuse ist aus harteloxierten Aluminium, die Kolbenstange aus rostfreiem Stahl mit Passbohrung für Aufnahmebolzen.

Abfragemöglichkeiten

ASP-3000-160-I
Bei der Ausführung I kann die obere und untere Position mittels induktivem Sensor abgefragt werden.

Pneumatischer Anschluss

Anschlussgewinde: G1/8
Kolbendurchmesser: Ø85 mm
Kolbenstangendurchmesser: Ø32 mm

Abstand A

Das Abstandsmaß A ist der Abstand von der Anschraubfläche zum Positionierbolzen.
Beim ASP-3000 ist A = 60 mm
https://www.asutec.de/wp-content/uploads/2024/02/asp-abstand-a.png

Funktionsschaubild

Doppeltwirkend: Die untere und obere Position kann pneumatisch angefahren werden.
https://www.asutec.de/wp-content/uploads/2023/06/37-asp.png

Temperaturbereich

+5°C bis +60°C

Varianten

Keine Elemente gefunden

ASP-3000-160-I

Positioniereinheit
3000 N Kolbenkraft bei 6 bar und 160 mm Hub
Abfragemöglichkeit der Hubstellung mit induktiven Sensoren
