Werkzeugwechsler ASHWQC-46
Technische Daten
Modulare Erweiterung
Vier integrierte Flächen ermöglichen die Montage von Utility-Modulen für eine erhöhte Funktionalität. Flat C verfügt über eine zentrale/doppelte Modulmontage und ermöglicht die Aufnahme von bis zu zwei Modulen ohne Adapter.
No-Touch Locking™
Die No-Touch Locking™-Technologie ermöglicht beim Verriegeln einen Plattenabstand von bis zu 2,5 mm.
Fail-Safe-Verriegelung
Der patentierte Fail-Safe-Verriegelungsmechanismus sorgt für eine geringe Krafteinwirkung auf den Kolben.
Direkte Robotermontage
Direkte Montage an 100-mm-ISO-Montagemuster-Roboterhandgelenken zur Minimierung der Stapelhöhe. Weitere Montagemuster werden unterstützt.
Gehärtete Verriegelungsteile
Alle Verriegelungsteile sind aus rostfreiem Edelstahl mit einer Härte von Rc58 gefertigt.
Optimierte Ausrichtung
Ausrichtungsmerkmale im Gehäuse des Werkzeugwechslers sorgen für höhere Torsionsfestigkeit und eine verbesserte Wartungsfreundlichkeit.
Integrierte Statusabfrage
Integrierte Ver-/Entriegelungsabfrage zur Statusübermittlung. Kein SIP erforderlich.
Parameter
| Verriegelungskraft bei 5,5 bar (80 psi) | 5800 N |
| Maximaler Verriegelungsabstand | 2.54 mm |
| Passthrough-Anschlussgrößen | – |
| Pneumatischer Passthrough-Anschluss Anzahl | – |
| Positionelle Wiederholgenauigkeit | 0.0152 mm |
| Vorgeschlagene Nutzlastgrenze | 70 kg |
| X/Y Statisches Moment Kapazität | 226 Nm |
| Z Statisches Moment Kapazität | 150 Nm |
| Master Seite Gewicht | 1.95 kg |
| Werkzeugseite Gewicht | 1.03 kg |
| Gewicht im gekoppelten Zustand | 2.98 kg |
| Betätigungsart | Pneumatisch |
| Roboter Handgelenk Typ | Standard |
| Farbe | Schwarz |
| Hafengewinde | BSPP/G-Gewinde |
Varianten

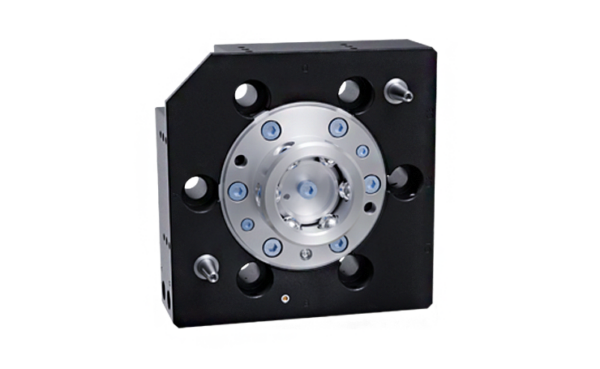

ASHWQC-46-SG-E-K
Wechselkopf
pneumatisch | Baugröße: 46
integriete Sensorabfrage verriegetl/geöffnet PNP
Empf. Handlingsgewicht 70 kg
Roboterseite

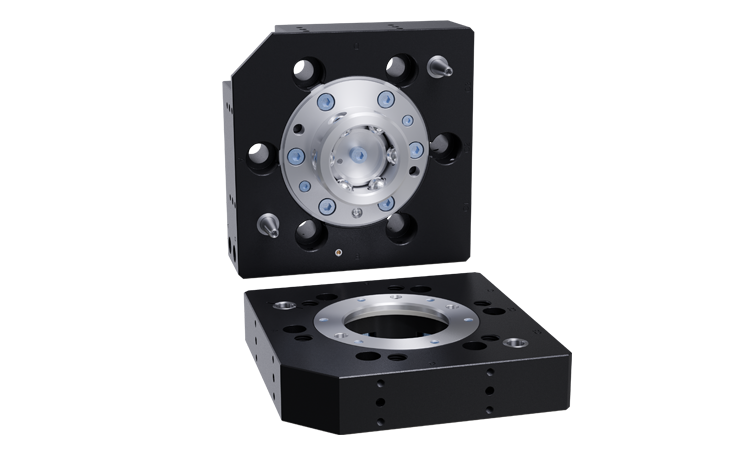

ASHWQC-46-A
Wechseladapter
Baugröße: 46
Empf. Handlingsgewicht 70 kg
Toolseite
