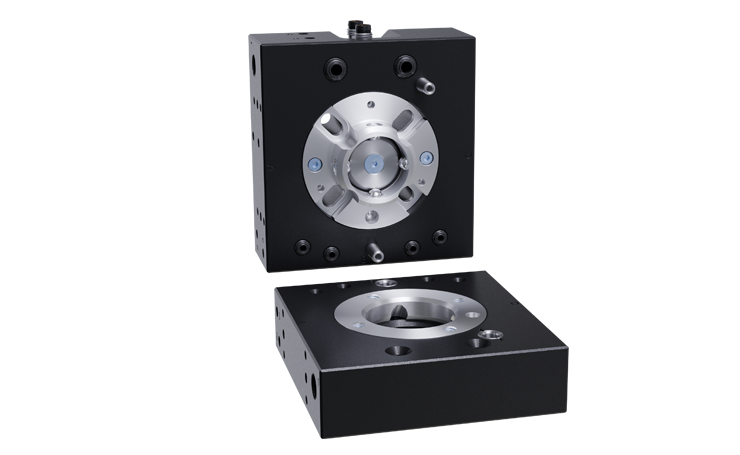

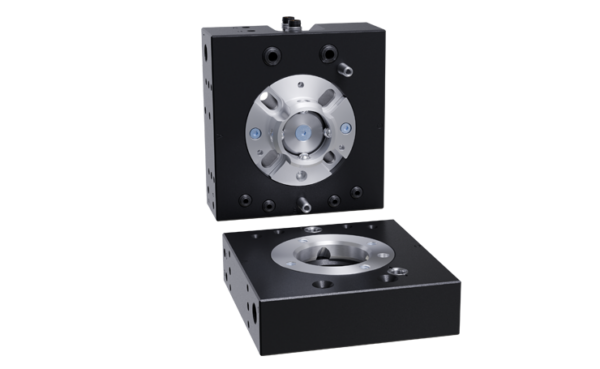

Werkzeugwechsler ASHWQC-29
Technische Daten
Kompakte Medienversorgung
Zwei integrierte Luftdurchlässe mit 1/8 G (BSPP) und vier M5-Luftdurchlässe in einem kompakten Gehäuse mit einem Gewicht von 1,66 kg.
No-Touch Locking™
Die No-Touch Locking™-Technologie ermöglicht beim Verriegeln einen Plattenabstand von bis zu 1,5 mm.
Fail-Safe-Verriegelung
Der patentierte Fail-Safe-Verriegelungsmechanismus sorgt für eine geringe Krafteinwirkung auf den Kolben.
Direkte Robotermontage
Direkte Montage an ISO 9409-1-40-4-M6- und ISO 9409-1-50-4-M6-Roboterhandgelenken zur Minimierung der Stapelhöhe. Weitere Montagemuster werden unterstützt.
Gehärtete Verriegelungsteile
Alle Verschlussteile sind aus rostfreiem Edelstahl mit einer Härte von Rc58 gefertigt.
Modulare Erweiterung
Drei integrierte Abflachungen ermöglichen die Montage von Werkzeugwechsler-Modulen zur Funktionserweiterung.
Optimierte Ausrichtung
Ausrichtungsmerkmale im Gehäuse des Werkzeugwechslers sorgen für höhere Torsionsfestigkeit und eine verbesserte Wartungsfreundlichkeit.
Integrierte Statusabfrage
Integrierte Ver-/Entriegelungsabfrage zur Statusübermittlung. Kein SIP erforderlich.
Parameter
| Verriegelungskraft bei 5,5 bar (80 psi) | 2900 N |
| Maximaler Verriegelungsabstand | 1.52 mm |
| Passthrough-Anschlussgrößen | (2) 1/8 NPT; (4) #10-32 |
| Pneumatischer Passthrough-Anschluss Anzahl | 6 |
| Positionelle Wiederholgenauigkeit | 0.0152 mm |
| Vorgeschlagene Nutzlastgrenze | 35 kg |
| X/Y Statisches Moment Kapazität | 56.5 Nm |
| Z Statisches Moment Kapazität | 78 Nm |
| Master Seite Gewicht | 0.984 kg |
| Werkzeugseite Gewicht | 0.671 kg |
| Gewicht im gekoppelten Zustand | 1.66 kg |
| Betätigungsart | Pneumatisch |
| Roboter Handgelenk Typ | Standard |
| Farbe | Schwarz |
| Hafengewinde | BSPP/G-Gewinde |
Varianten

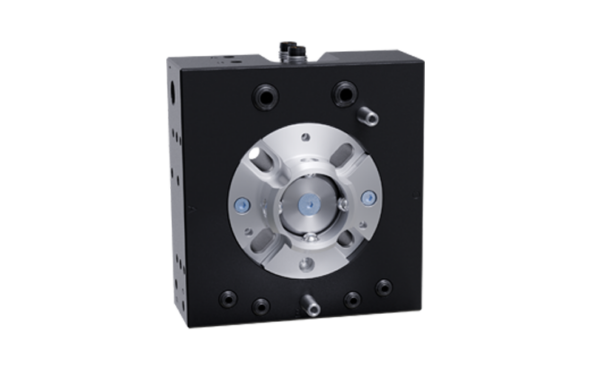

ASHWQC-29-EM-SG-E-K
Wechselkopf
pneumatisch | Baugröße: 29
integriete Sensorabfrage verriegetl/geöffnet PNP
Empf. Handlingsgewicht 35 kg
G1/8 Gewinde für Pneumatik
Roboterseite

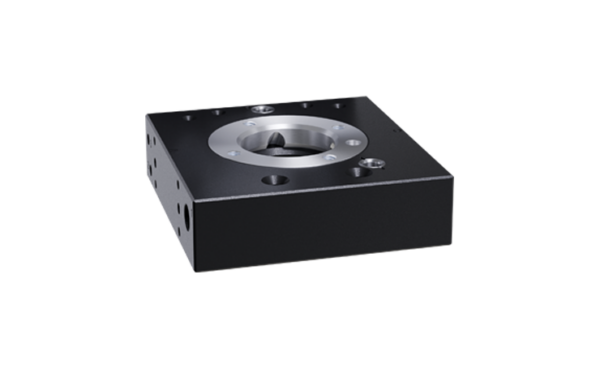

ASHWQC-29-E-A
Wechseladapter
Baugröße: 29
Empf. Handlingsgewicht 35 kg
G1/8 Gewinde für Pneumatik
Toolseite
