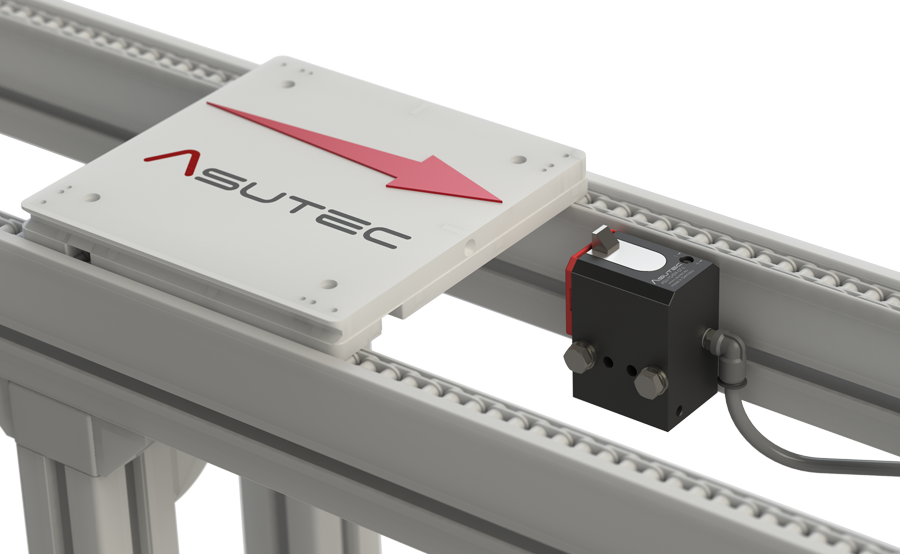

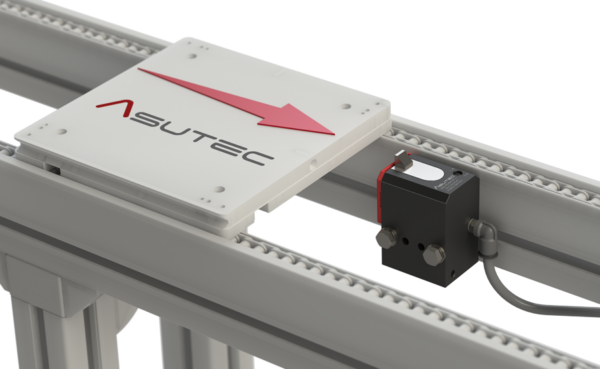

Vereinzeler/Stopper ohne Dämpfung
ASU-70
Zum Stoppen und Vereinzeln von einem oder mehreren auflaufenden Werkstückträgern an einer definierten Werkstückträger-Anschlagfläche.
Technische Daten
AUSFÜHRUNG
Für kleine Transfersysteme wie beispielsweise Bosch Rexroth TS 1.
Mit Drossel zum Regulieren der Absenkgeschwindigkeit (leiser Betrieb moglich).
PRODUKTGEWICHT
ASU-70-EW-07-L: 0,29 kg
ASU-70-DW-07-L: 0,29 kg
Mehrgewicht -E: 0,03 kg
VORTRIEBSKRAFT
Um ein einwandfreies Absenken zu gewährleisten, dürfen die Vortriebskräfte nicht überschritten werden:
ASU-70-EW-07-L: FRmax = 170 N
ASU-70-DW-07-L: FRmax = 280 N
FUNKTION EW
EW (Einfachwirkend): Das Absenken des Stoppers erfolgt durch pneumatischen Druck.
Im drucklosen Zustand fährt der Stopper durch eine Feder nach oben in die Sperrstellung.

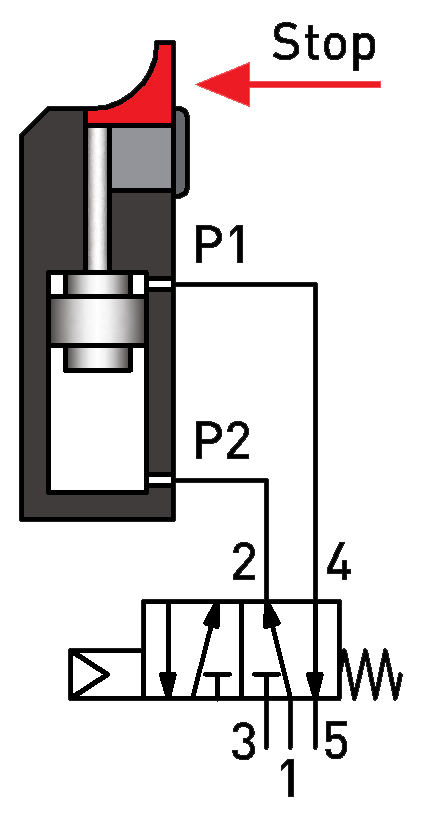

FUNKTION DW
DW (Doppeltwirkend): Das Absenken und Hochfahren des Stoppers erfolgt durch pneumatischen Druck.
In drucklosem Zustand hält der Stopper in seiner zuletzt angefahrenen Position. Der Stopper hat keine Feder. Dadurch erhöht sich die Absenkkraft.
MONTAGE
Befestigung des Stoppers
durch die seitlichen Befestigungsbohrungen
für M6 Schrauben.
PNEUMATIKANSCHLUSS

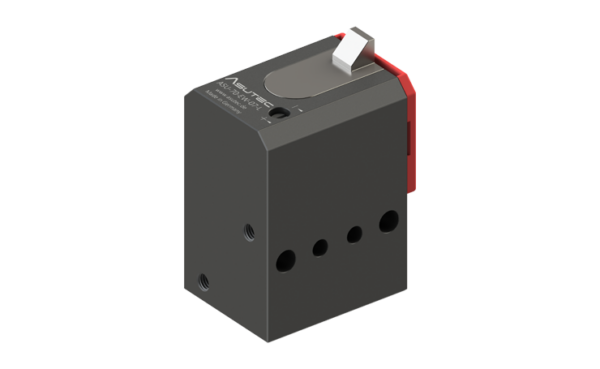

M5 an der Rückseite
TEMPERATURBEREICH
Standardausführung: -20°C bis +80°C
-H = Hitzebeständige Ausführung: -20°C bis +180°C
-E = Ausführung mit „-E‘-Abfrage: +5°C bis +60°C
WEITERE TECHNISCHE INFORMATIONEN
Siehe ‚Datenblatt / Betriebsanleitung‘
Im Bereich „Downloads‘
Zu viele unterschiedliche Varianten? Hier finden Sie das richtige Produkt!
Varianten

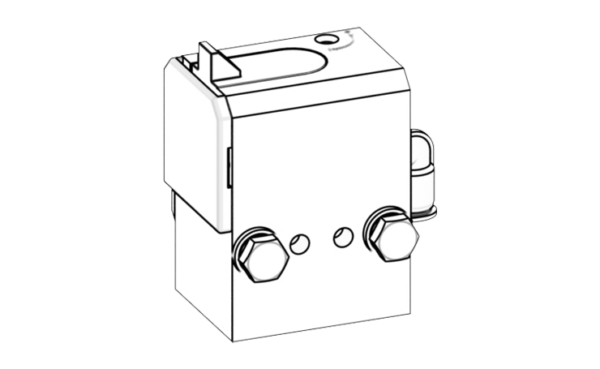

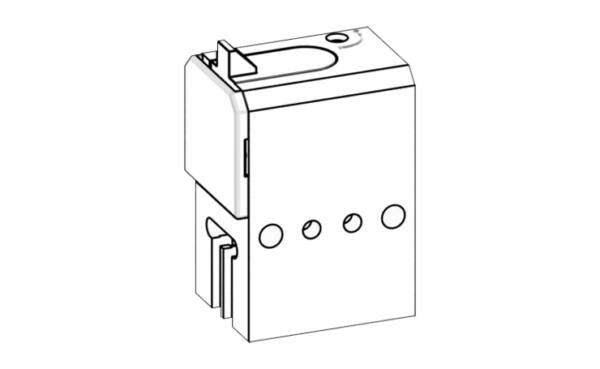

ASU-70-EW-07-L-100
Für kleine Transferssysteme wie beispielsweise Bosch Rexroth TS 1.
Einfachwirkende Funktion, 7 mm Absenkhub.
Mit Drossel zum Regulieren der Absenkgeschwindigkeit (Leiser Betrieb möglich).
Lieferung einschließlich Luftanschluss 14010004 und Befestigungssatz 75000004
ASU-70-EW-07-L-H
Für kleine Transferssysteme wie beispielsweise Bosch Rexroth TS 1.
Einfachwirkende Funktion, 7 mm Absenkhub.
Mit Drossel zum Regulieren der Absenkgeschwindigkeit (Leiser Betrieb möglich).
Hitzebeständig bis 180°C.

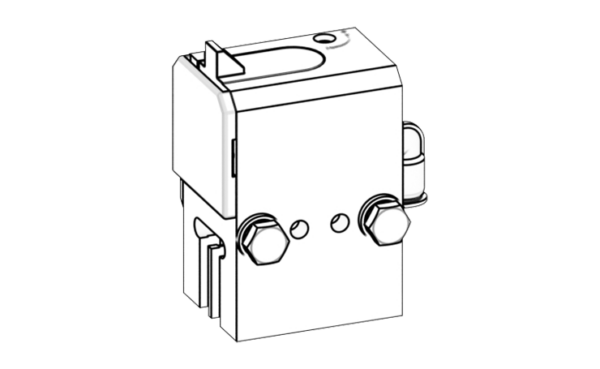

ASU-70-EW-07-E-L
Für kleine Transferssysteme wie beispielsweise Bosch Rexroth TS 1.
Einfachwirkende Funktion, 7 mm Absenkhub.
T-Nuten zur Positionsabfrage mit Magnetfeldsensoren.
Mit Drossel zum Regulieren der Absenkgeschwindigkeit (Leiser Betrieb möglich).
ASU-70-EW-07-E-L-100
Für kleine Transferssysteme wie beispielsweise Bosch Rexroth TS 1.
Einfachwirkende Funktion, 7 mm Absenkhub.
T-Nuten zur Positionsabfrage mit Magnetfeldsensoren.
Mit Drossel zum Regulieren der Absenkgeschwindigkeit (Leiser Betrieb möglich).
Lieferung einschließlich Luftanschlüsse 14010004 und Befestigungssatz 75000004.
ASU-70-DW-07-L
Für kleine Transferssysteme wie beispielsweise Bosch Rexroth TS 1.
Doppeltwirkende Funktion, 7 mm Absenkhub.
Mit Drossel zum Regulieren der Absenkgeschwindigkeit (Leiser Betrieb möglich).
ASU-70-DW-07-E-L
Für kleine Transferssysteme wie beispielsweise Bosch Rexroth TS 1.
Doppeltwirkende Funktion, 7 mm Absenkhub.
T-Nuten zur Positionsabfrage mit Magnetfeldsensoren.
Mit Drossel zum Regulieren der Absenkgeschwindigkeit (Leiser Betrieb möglich).

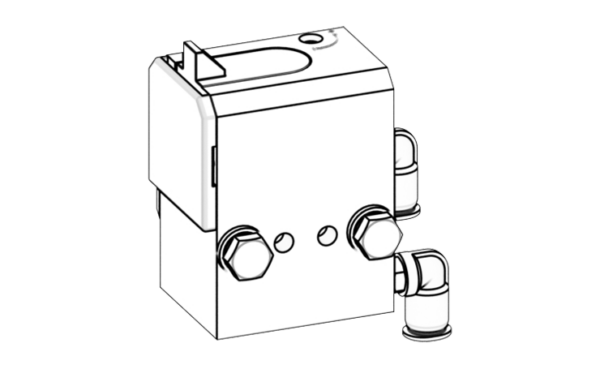

ASU-70-DW-07-L-100
Für kleine Transferssysteme wie beispielsweise Bosch Rexroth TS 1.
Doppeltwirkende Funktion, 7 mm Absenkhub.
Mit Drossel zum Regulieren der Absenkgeschwindigkeit (Leiser Betrieb möglich).
Lieferung einschließlich Luftanschlüsse 14010004 und Befestigungssatz 75000004.
ASU-70-DW-07-E-L-100
Für kleine Transferssysteme wie beispielsweise Bosch Rexroth TS 1.
Doppeltwirkende Funktion, 7 mm Absenkhub.
T-Nuten zur Positionsabfrage mit Magnetfeldsensoren.
Mit Drossel zum Regulieren der Absenkgeschwindigkeit (Leiser Betrieb möglich).
Lieferung einschließlich Luftanschlüsse 14010004 und Befestigungssatz 75000004.
ASU-70-DW-07-L-H
Für kleine Transferssysteme wie beispielsweise Bosch Rexroth TS 1.
Doppeltwirkende Funktion, 7 mm Absenkhub.
Mit Drossel zum Regulieren der Absenkgeschwindigkeit (Leiser Betrieb möglich).
Hitzebeständig bis 180°C.

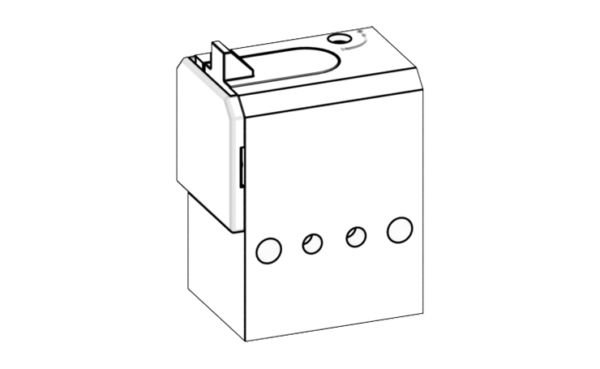

ASU-70-EW-07-L
