Geräteausführung: Gehäuse aus Kunststoff, Anschlag aus gehärtetem Stahl.
Luftdämpfung, mit Drosselschraube einstellbar.
Gewicht der Geräte:

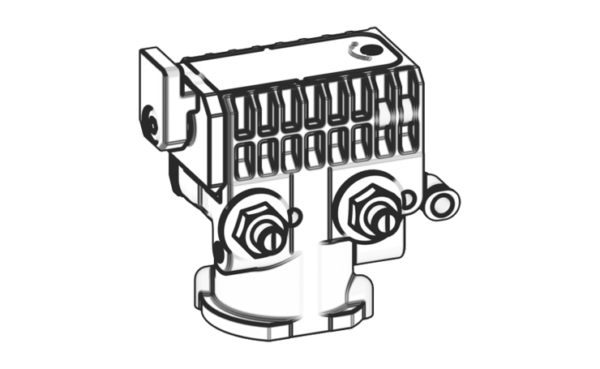

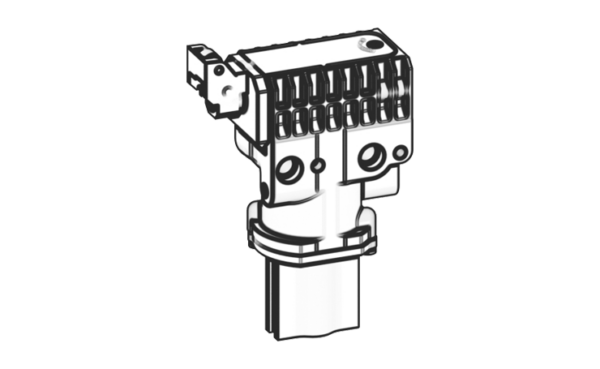

ASMNG-80-EW-08: 0,27 kg

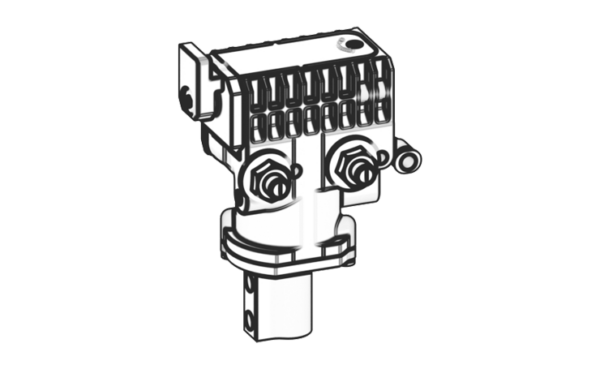

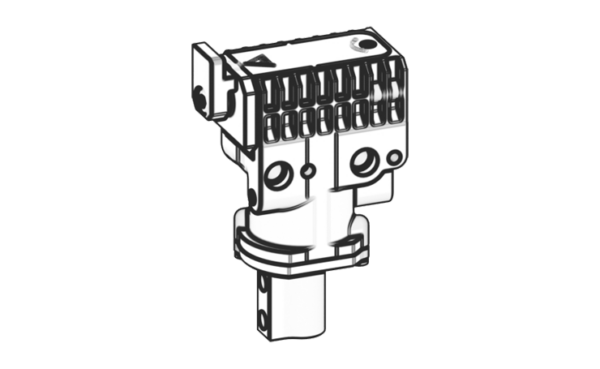

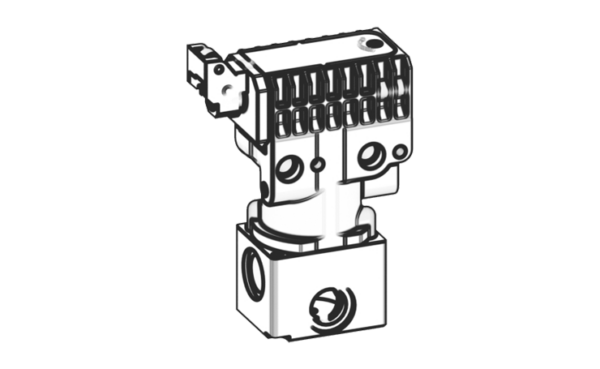

ASMNG-80-EW-08-I: 0,42 kg

Die Kräfte sind abhängig vom pneumatischen Druck, von der
Kolbenfläche und von der Federkraft.
Bei den jeweiligen Arbeitsbewegungen werden folgende
Kolbenflächen mit Druckluft beaufschlagt:
Kolbenfläche zum Absenken (EW-Version): 594 mm²
Kolbenfläche zum Ausfahren des Dämpfungskolbens: 380 mm²

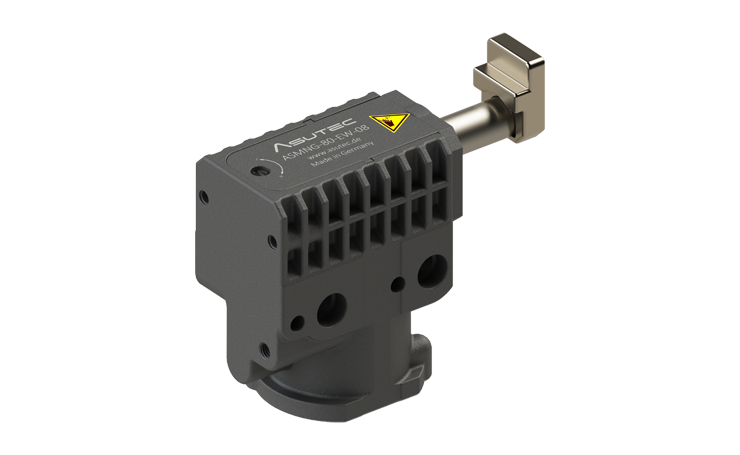

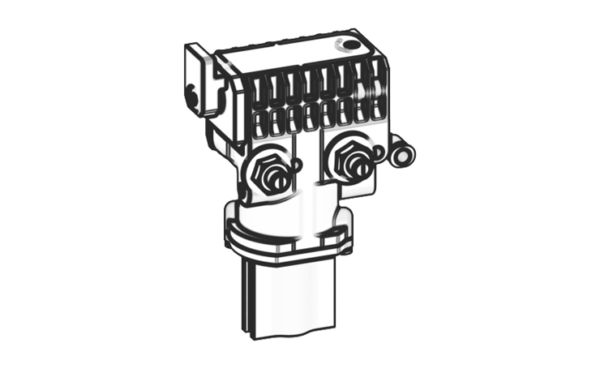

Der pneumatische Stopper des Typs ASMNG ist ein gedämpfter Stopper.

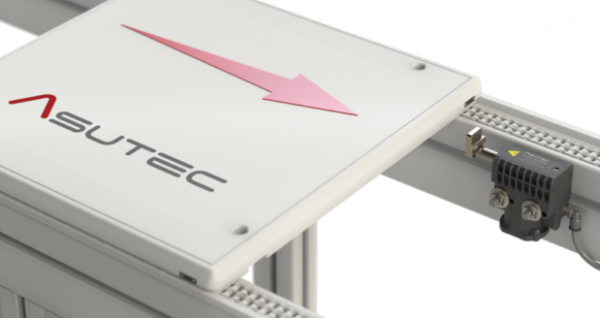

Wenn ein Werkstückträger gegen den Anschlag des Stoppers schlägt, so wird die Luftkammer komprimiert und die komprimierte Luft entweicht durch den Öffnungsspalt der Einstellschraube. Somit wird der Werkstückträger sanft bis zum Stillstand gedämpft. Die Dämpfung ist eine Luftdämpfung und kann über eine Drosselschraube fein eingestellt werden. Wenn ein Werkstückträger auf den Anschlag fährt, gedämpft wird und den Anschlag einfährt, so bleibt der Anschlag anschließend im eingefahrenen Zustand. Es wirkt keine Gegenkraft auf den Anschlag, die bewirken würde, dass der Anschlag ausfährt wenn zum Beispiel der Werkstückträger bei einer Bearbeitungsstation ausgehoben wird. Das Ausfahren des Anschlags erfolgt durch eine interne Ventilsteuerung im Stopper, beim Absenken, wenn der Stopper die untere Position erreicht hat.

Der Stopper ASMNG hat in seiner Grundausführung „EW‘ =
„Einfachwirkend‘ eine Druckfeder, die den Stopper in dessen
obere, bzw. aufgestellte Position hält. Die betragen Federkräfte
hierbei:
Aufgestellte Position: F1 = 55 N
Abgesenkte Position: F2 = 110 N

Temperaturbereich: + 5°C bis + 60°C (ohne Zubehör)

Die Stopper ASMNG werden als einfachwirkende Varianten angeboten.
Hierbei gibt es nur einen Luftanschluss (P1) zum Absenken des Stoppers.
Dieser Luftanschluss befindet sich auf der Rückseite, bzw. Vorderseite des Geräts.
Üblicherweise ist der vordere Luftanschluss durch eine Verschlussschraube verschlossen.
EW = Einfachwirkend:

Betriebsdruck 4 –8 bar
Einfachwirkende Funktion:
Zylindervolumen V beim Absenken + Ausfahren des Anschlags:
ASMNG-80-EW-08: 4,8 cm³ + 9,1 cm³ = 13,9 cm³
Der Luftverbrauch Q in Normliter (Nl) kann mit folgender Formel berechnet werden:
Q =V⋅(p+0,1)⋅0,01
Hierbei ist:
Q … Luftverbrauch in Normliter (Nl)
V … Zylindervolumen (cm³)
p … Pneumatischer Druck in MPa (6 bar = 0,6 MPa)
Bei 6 bar pneumatischen Druck ergibt sich somit für den ASMNG-80-EW-08 ein Luftverbrauch von Q = 0,0973 Nl / Zyklus
