Vereinzeler/Stopper mit Dämpfung

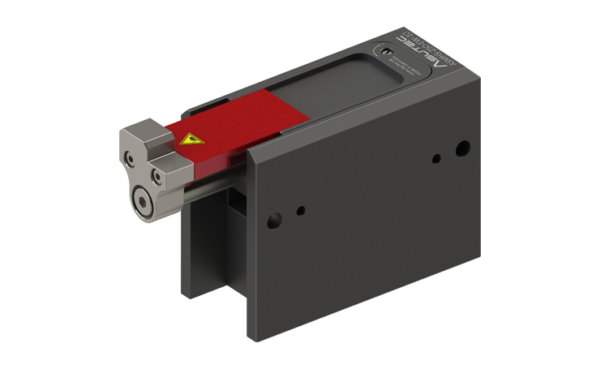

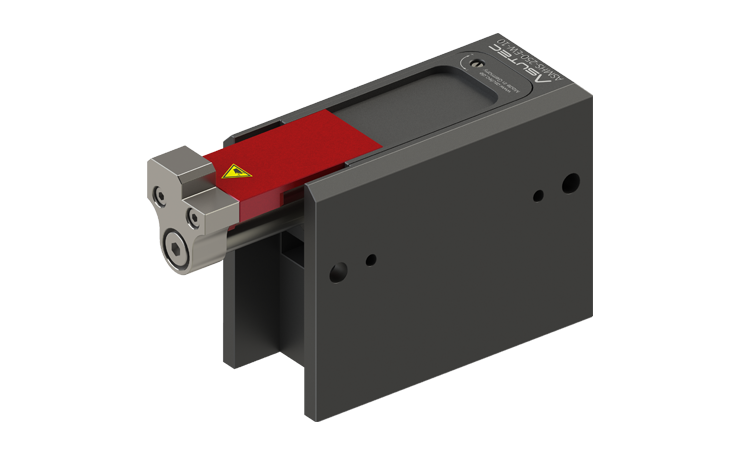

ASMHS-250

Zum Stoppen und Vereinzeln von einem oder mehreren auflaufenden Werkstückträgern an einer definierten Werkstückträger-Anschlagfläche.

Technische Daten

AUSFÜHRUNG

Einer unserer Topseller mit attraktivem Preis-Leistungsverhältnis.
In vielen Varianten verfügbar.
Geeignet für viele Transfersysteme und Anwendungen.

MONTAGE

Befestigung des Stoppers durch die seitlichen Befestigungsbohrungen für M8 Schrauben.

DÄMPFUNG

Einstellbare Luftdämpfung
Dämpfungshub ASMHS-250: 45 mm

PRODUKTGEWICHT

ASMHS-250-EW-10: 1,58 kg
ASMHS-250-EW-10-E: 1,57 kg
ASMHS-250-DW-10: 1,93 kg
ASMHS-250-DW-10-E: 1,93 kg

VORTRIEBSKRAFT

Um ein einwandfreies Absenken zu gewährleisten, dürfen die Vortriebskräfte nicht überschritten werden:
ASMHS-250 –> FRmax = 446 N
Damit gewährleistet ist, dass der Anschlag die Dämpfungsendlage erreicht, darf folgende Mindestvortriebskraft nicht unterschritten werden:
ASMHS-250 –> FRmin = 6,87 N

FUNKTION

Die pneumatischen Stopper ASMHS-250 sind Stopper mit Dämpfung.
Wenn ein Werkstückträger gegen den Anschlag des Stoppers schlagt, so wird die Luftkammer komprimiert und die komprimierte Luft entweicht durch den Öffnungsspalt der Einstellschraube.
Somit wird der Werkstückträger sanft bis zum Stillstand gedampft.
Die Dämpfung ist eine Luftdämpfung und kann über eine Drosselschraube fein eingestellt werden.
Wenn ein Werkstückträger auf den Anschlag fährt, gedampft wird und den Anschlag einfahrt, so bleibt der Anschlag anschließend im eingefahrenen Zustand. Es wirkt keine Gegenkraft auf den Anschlag, die bewirken wurde, dass der Anschlag ausfährt wenn zum Beispiel der Werkstückträger bei einer Bearbeitungsstation ausgehoben wird.
Das Ausfahren des Anschlags erfolgt durch eine interne Ventilsteuerung im Stopper, beim Absenken, wenn der Stopper die untere Position erreicht hat.

FUNKTION EW

EW (Einfachwirkend): Das Absenken des Stoppers erfolgt durch pneumatischen Druck.
Wenn der Stopper die abgesenkte Position erreicht hat, dann wird der Anschlag-Dämpfungskolben automatisch ausgefahren.
Im drucklosen Zustand fährt der Stopper durch eine Feder nach oben in die Sperrstellung.
https://www.asutec.de/wp-content/uploads/2023/06/9-asm-100-ew.png

FUNKTION DW

DW (Doppeltwirkend): Das Absenken und Hochfahren des Stoppers erfolgt durch pneumatischen Druck.
Wenn der Stopper die abgesenkte Position erreicht hat, dann wird der Anschlag-Dämpfungskolben automatisch ausgefahren.
In drucklosem Zustand hält der Stopper in seiner zuletzt angefahrenen Position. Der Stopper hat keine Feder. Dadurch erhöht sich die Absenkkraft.
https://www.asutec.de/wp-content/uploads/2023/06/10-asm-100-dw.png

TEMPERATURBEREICH

Standardausführung: -20°C bis +80°C
-H = Hitzebeständige Ausführung: -20°C bis +180°C
-E = Ausführung mit „-E‘-Abfrage: +5°C bis +60°C

PNEUMATIKANSCHLUSS

Bei der EW-Variante gibt es nur einen Luftanschluss (P1) zum Absenken des Stoppers und bei der DW-Variante einen zusätzlichen Luftanschluss P2 zum Hochfahren des Stoppers.

WEITERE TECHNISCHE INFORMATIONEN

Siehe „Datenblatt / Betriebsanleitung“
Im Bereich „Downloads“

Varianten

Keine Elemente gefunden

ASMHS-250-EW-10

Vereinzeler/Stopper mit 45 mm Dämpfungshub für WT-Lasten von 10 kg bis 325 kg
Einfachwirkende Funktion, 10 mm Absenkhub
Induktive Abfragemöglichkeit der oberen und abgesenkten Stellung

ASMHS-250-EW-10-100

Vereinzeler/Stopper mit 35 mm Dämpfungshub für WT-Lasten von 10 kg bis 325 kg
Einfachwirkende Funktion, 10 mm Absenkhub
Ohne Induktive Abfragemöglichkeit
Lieferung inklusive Befestigungssatz 75000025 und Luftanschluss 14010008

ASMHS-250-EW-10-H

Vereinzeler/Stopper mit 45 mm Dämpfungshub für WT-Lasten von 10 kg bis 325 kg
Einfachwirkende Funktion, 10 mm Absenkhub
Induktive Abfragemöglichkeit der oberen und abgesenkten Stellung
Hitzebeständig bei 180°C

ASMHS-250-EW-10-A35

Vereinzeler/Stopper mit 45 mm Dämpfungshub für WT-Lasten von 10 kg bis 325 kg
Einfachwirkende Funktion, 10 mm Absenkhub, mit A35 Anschlag
Induktive Abfragemöglichkeit der oberen und abgesenkten Stellung

ASMHS-250-EW-10-E

Vereinzeler/Stopper mit 45 mm Dämpfungshub für WT-Lasten von 10 kg bis 325 kg
Einfachwirkende Funktion, 10 mm Absenkhub
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren

ASMHS-250-EW-10-E-100

Vereinzeler/Stopper mit 45 mm Dämpfungshub für WT-Lasten von 10 kg bis 325 kg
Einfachwirkende Funktion, 10 mm Absenkhub
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren
Lieferung inklusive Befestigungssatz 75000025 und Luftanschluss 14010008

ASMHS-250-EW-10-E-A35

Vereinzeler/Stopper mit 45 mm Dämpfungshub für WT-Lasten von 10 kg bis 325 kg
Einfachwirkende Funktion, 10 mm Absenkhub, mit A35 Anschlag
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren

ASMHS-250-DW-10

Vereinzeler/Stopper mit 45 mm Dämpfungshub für WT-Lasten von 10 kg bis 325 kg
Doppeltwirkende Funktion, 10 mm Absenkhub
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren
Ohne Abfragemöglichkeit mit T-Nut Sensoren

ASMHS-250-DW-10-100

Vereinzeler/Stopper mit 45 mm Dämpfungshub für WT-Lasten von 10 kg bis 325 kg
Doppeltwirkende Funktion, 10 mm Absenkhub
Ohne Induktive Abfragemöglichkeit
Ohne Abfragemöglichkeit mit T-Nut Sensoren
Lieferung inklusive Befestigungssatz 75000025 und 2x Luftanschluss 14010008

ASMHS-250-DW-10-H

Vereinzeler/Stopper mit 45 mm Dämpfungshub für WT-Lasten von 10 kg bis 325 kg
Doppeltwirkende Funktion, 10 mm Absenkhub
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren
Ohne Abfragemöglichkeit mit T-Nut Sensoren
Hitzebeständig bei 180°C

ASMHS-250-DW-10-A35

Vereinzeler/Stopper mit 45 mm Dämpfungshub für WT-Lasten von 10 kg bis 325 kg
Doppeltwirkende Funktion, 10 mm Absenkhub, mit A35 Anschlag
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren
Ohne Abfragemöglichkeit mit T-Nut Sensoren

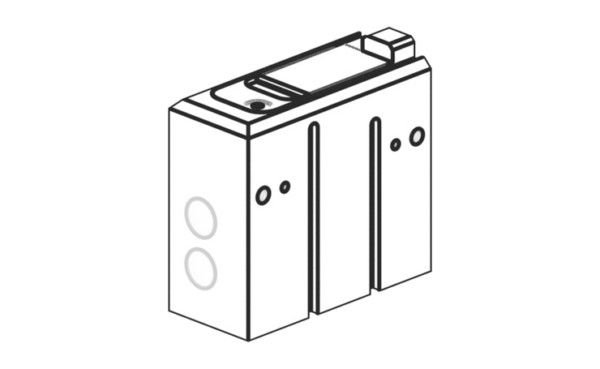

ASMHS-250-DW-10-E

Vereinzeler/Stopper mit 45 mm Dämpfungshub für WT-Lasten von 10 kg bis 325 kg
Doppeltwirkende Funktion, 10 mm Absenkhub
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren

ASMHS-250-DW-10-E-100

Vereinzeler/Stopper mit 45 mm Dämpfungshub für WT-Lasten von 10 kg bis 325 kg
Doppeltwirkende Funktion, 10 mm Absenkhub
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren
Lieferung inklusive Befestigungssatz 75000025 und 2x Luftanschluss 14010008

ASMHS-250-DW-10-E-A35

Vereinzeler/Stopper mit 45 mm Dämpfungshub für WT-Lasten von 10 kg bis 325 kg
Doppeltwirkende Funktion, 10 mm Absenkhub, mit A35 Anschlag
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren
