Vereinzeler/Stopper mit Dämpfung
ASMEL-120

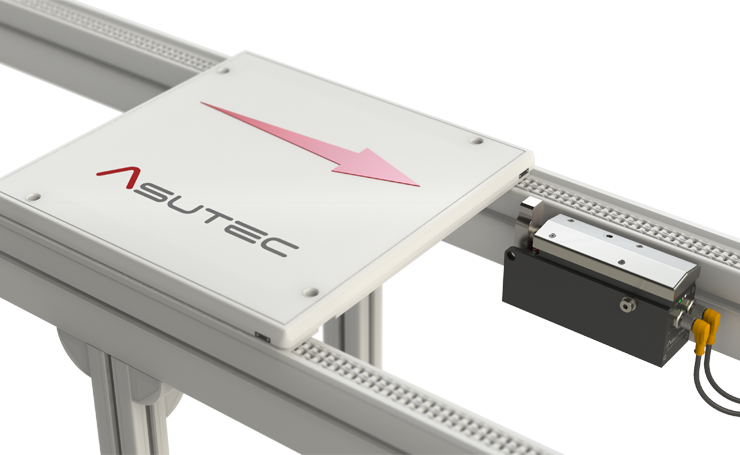

Zum Stoppen und Vereinzeln von einem oder mehreren auflaufenden Werkstückträgern an einer definierten Werkstückträger-Anschlagfläche.
Optimal für mittelgroße Transfersysteme wie zum Beispiel Bosch Rexroth TS2.

Technische Daten

AUSFÜHRUNG UND GEWICHT

Geräteausführung: Gehäuse aus harteloxiertem Aluminium,
Anschlag aus gehärtetem Stahl.
Luftdämpfung, einstellbar
Gewichte der Geräte:
ASMEL-120-DW-09-G5: 2,3 kg

ZYKLENZEITEN

Zeit zum Absenken: 0,4 Sekunden
Zeit zum Hochfahren: 0,3 Sekunden
Minimale Zykluszeit: 3,5 Sekunden

FUNKTION

Der elektrische Vereinzeler des Typs ASMEL-120 ist ein gedämpfter Vereinzeler.
Die Dämpfung ist pneumatisch und kann über eine Drosselschraube fein eingestellt werden.
Weitere Informationen werden in der Betriebsanleitung bereitgestellt.

ELEKTRISCHER ANSCHLUSS

Für den Betrieb wird der Vereinzeler am Aktorik Anschluss (X1 Act) und am Sensorik Anschluss (X2 Sens) angeschlossen. Beide Anschlussstecker haben eine Größe M12x1 und sind 5-polig.
Weitere Informationen werden in der Betriebsanleitung bereitgestellt.

SPANNUNGSVERSORGUNG

24 Volt ± 15%, mit Verpolungsschutz. Der Spannungsbereich der Vereinzeler liegt zwischen 20V und 28V. Ist die Spannung höher bzw. niedriger, beginnt die Power LED im 0,25 Sekunden Takt zu blinken. Es werden keine Befehle mehr ausgeführt. Ist der Spannungsbereich wieder zwischen 20V und 28V, dann leuchtet die Power LED dauerhaft. Der Vereinzeler ist dann wieder betriebsbereit.

STROMAUFNAHME

Ruhestrom: 0,1 A
Nennstrom: 2,0 A
Die Stromaufnahme des Vereinzelers erfolgt über die Versorgungsspannung der Aktorik (Pin 4).

EINGANG

High-Pegel > 19 V
Low-Pegel < 8 V

AUSGÄNGE

High-Pegel = Versorgungsspannung – 1,2 V ( ca. 20 V … 27 V)
Low-Pegel < 1 V

LEDs

Die LED „PW‘ (power) leuchtet im laufenden Betrieb grün.
OPEN: Die LED „NO‘ (opened) leuchtet gelb, wenn der Vereinzeler geöffnet ist.
CLOSED: Die LED „NC‘ (closed) leuchtet gelb, wenn der Vereinzeler geschlossen ist.

TEMPERATURBEREICH

Temperaturbereich: + 5°C bis + 60°C (ohne Zubehör)

Varianten

Keine Elemente gefunden

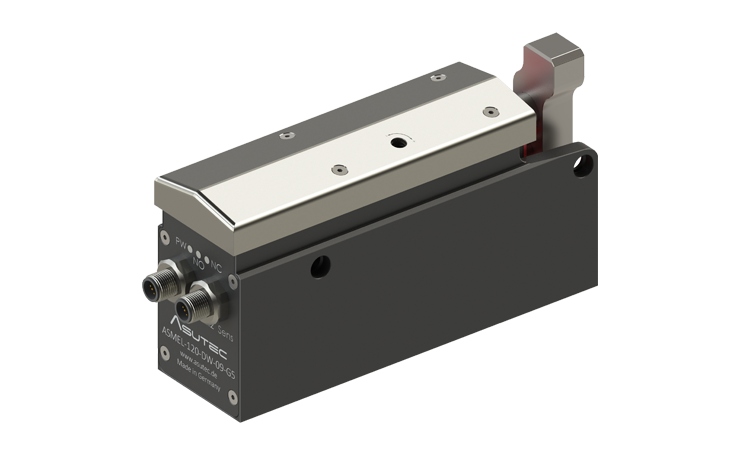

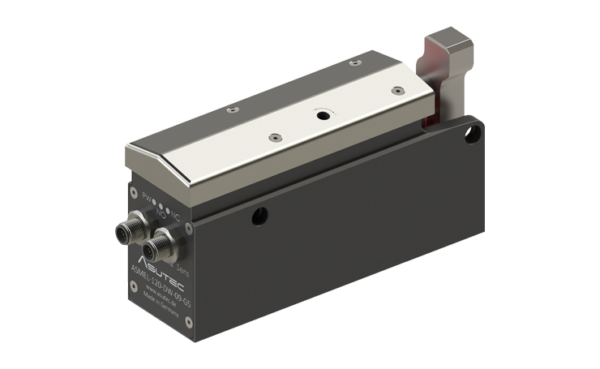

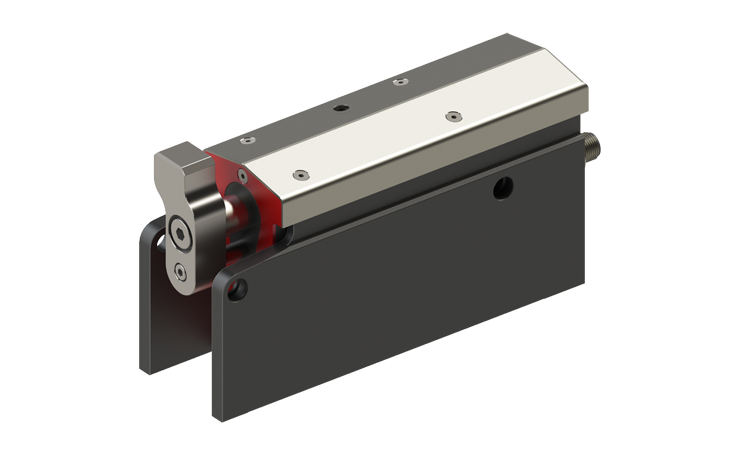

ASMEL-120-DW-09-G5

Elektrisch gesteuerter Vereinzeler/Stopper mit Luftdämpfung für WT-Lasten von 12 kg bis 120 kg
Doppeltwirkende Funktion, 9 mm Absenkhub
Anschluss G5: Jeweils ein 5-poliger Anschluss M12x1 für Aktorik und für Sensorik
