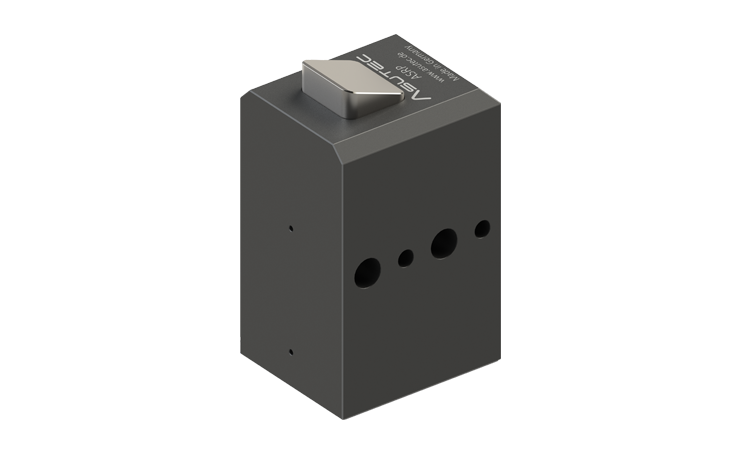

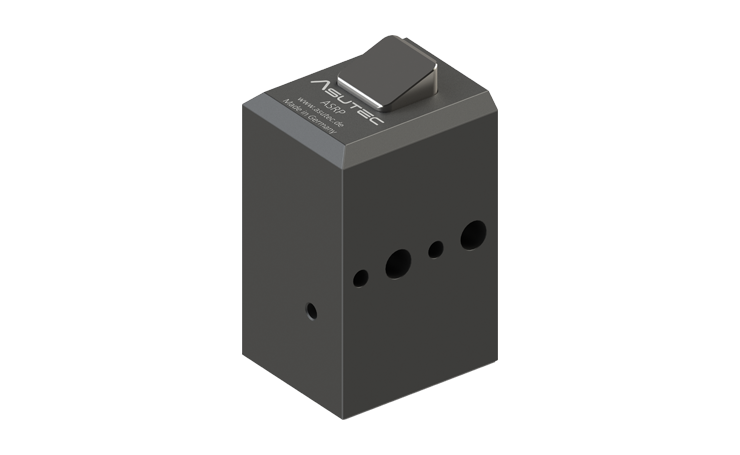

Rücklaufsperre, pneumatisch absenkbar ASRP

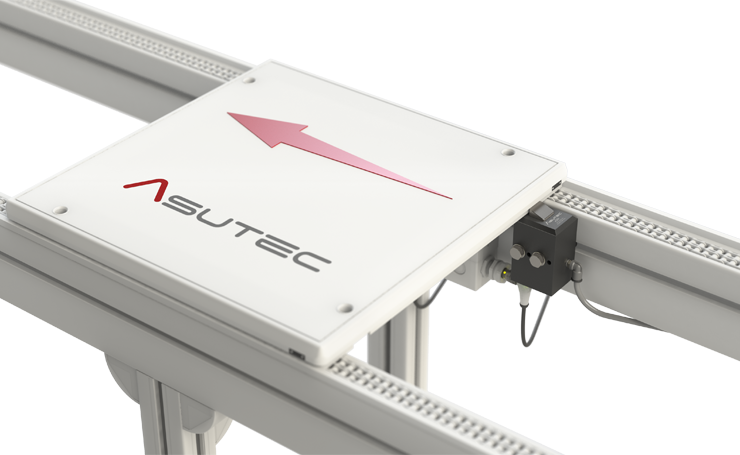

Rücklaufsperren verhindern ein Zurückprallen des Werkstückträgers beim Stoppen. Die Verwendung einer Rücklaufsperre wird immer dann empfohlen, wenn Werkstückträger auf Transfersystem mit geringer Vortriebskraft transportiert werden. Dies ist zum Beispiel immer der Fall bei dem Fördermedium Staurollenkette. Bei hohen Transportgeschwindigkeiten ist der Einsatz von Rücklaufsperren sehr zu empfehlen. Dadurch, dass die Rücklaufsperre den Werkstückträger "sperren" bzw. positionieren, kann dadurch auch eine Taktzeitreduzierung erreicht werden.
Pneumatisch absenkbare Rücklaufsperren werden anstelle der normalen Rücklaufsperren ASR dort verwendet, wo es zum Reversierbetrieb kommen kann, also in die entgegengesetzte Richtung transportiert wird. Daher muss der Rücklaufsperrenanschlag abgesenkt werden, damit der Werkstückträger die Rücklaufsperre aus umgekehrter Richtung passieren kann.
Technische Daten
Ausführung
Pneumatisch absenkbare Rücklaufsperre.
Optimal geeignet, wenn es zu Reversierbetrieb kommt, also Werkstückträger aus entgegengesetzter Richtung die Rücklaufsperre überfahren werden müssen.
Pneumatik Anschluss
M5 an der Vorderseite
Betriebsdruck
4 – 8 bar
Mindest-WT-Gewicht
3 kg (Gilt für alle Varianten)
Funktionsschaubild
Der Absenkkolben und die Sperrklinke sind entkoppelt.
Das bedeutet, dass der Kolben nicht bewegt wird während ein WT die Sperrklinke beim Überfahren nach unten drückt.
Gewicht der Rücklaufsperren
ASRP: 0,47 kg
ASRP-I: 0,53 kg
ASRP-E: 0,5 kg
ASRP-100: 0,67 kg
ASRP-101: 0,50 kg
Varianten

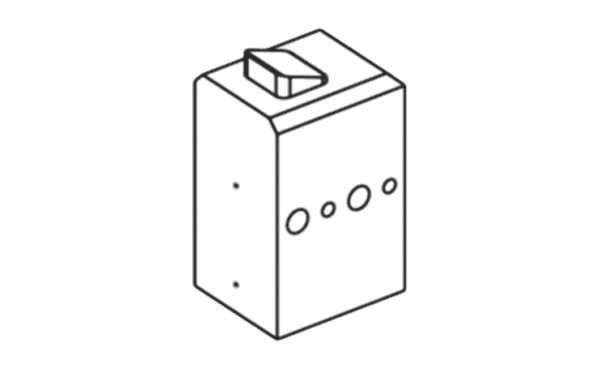

ASRP
Rücklaufsperrenklinke pneumatisch absenkbar
ASRP-100
Rücklaufsperrenklinke pneumatisch absenkbar
Lieferung einschließlich Luftanschluss 14010004 und Befestigungssatz mit Distanzblock
Geeignet für den Bosch Rexroth Werkstückträger WT 2/H und WT 2/F
Baugleich wie Bosch Rexroth Rücklaufsperre VE 4/RS, pneumatisch und VE 2/RS-H
ASRP-101
Rücklaufsperrenklinke pneumatisch absenkbar
Lieferung einschließlich Luftanschluss 14010004 Befestigungssatz 75000000
ASRP-I
Rücklaufsperrenklinke pneumatisch absenkbar
Abfragemöglichkeit der pneumatisch abgesenkten Position mittels induktivem Sensor

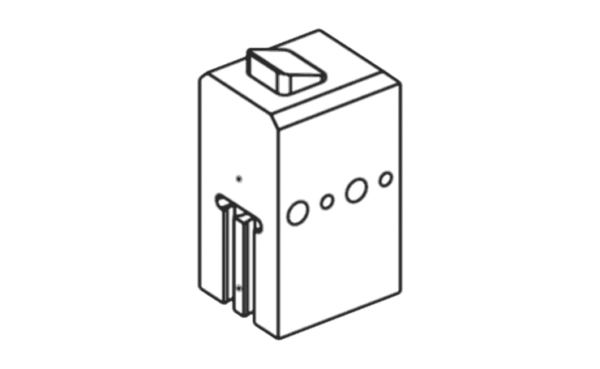

ASRP-E
Rücklaufsperrenklinke pneumatisch absenkbar
Abfragemöglichkeit der obern und der pneumatisch abgesenkten Position mittels T-Nuten Sensoren
ASRP-002
Rücklaufsperrenklinke pneumatisch absenkbar
Erweiterte Ausführung mit schmalen oberen Gehäuse
Für Befestigung von unten
ASRP-I-001
Rücklaufsperrenklinke manuell absenkbar.
Nicht pneumatisch absenkbar.
Erweiterte Ausführung: Mit rundem Teller auf der Unterseite zum Absenken per Hand
