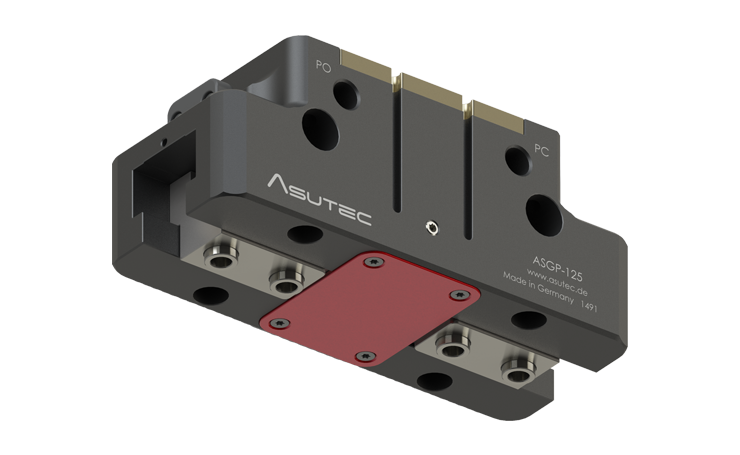

Parallelgreifer ASGP

Parallelgreifer ASGP

Für die sichere und präzise Handhabung.

Technische Daten

EINSATZBEREICH

In der Grundausführung bestens geeignet für den Einsatz in sauberen bis leicht verschmutzten Umgebungen.

AUSFÜHRUNG MIT GREIFKRAFTERHALTUNG

NC: Der Greifer hat eine integrierte Feder, die den Greifer schließt.
NO: Der Greifer hat eine integrierte Feder, die den Greifer öffnet.

GEHÄUSEMATERIAL

Die Gehäuseteile sind aus einer hochfesten Aluminiumlegierung gefertigt. Dadurch wird das Gewicht deutlich reduziert und gleichzeitig eine hohe Stabilität erreicht.

GREIFKRAFT

Durch den geometrisch optimierten Ovalkolben wird das maximale Kolbenvolumen erreicht, wodurch höchste Greifkräfte zum Einsatz kommen.

GREIFERBACKENFÜHRUNG

Bewährte T-Führungen für höchste Momentaufnahme mit integrierten Schmierstoff­taschen.

ANSCHLUSS

Befestigung und schlauchloser Direktanschluss von zwei Seiten möglich.

ABFRAGEMÖGLICHKEIT

Abfrage der Greiffingerstellung direkt mit induktiven Näherungsschaltern oder indirekt mit Magnetfeldsensoren möglich.

WARTUNGSARBEITEN

Es müssen keine Wartungsarbeiten durchgeführt werden.

LIEFERUMFANG

Die Greifer werden mit Befestigungsschrauben und mit passenden Zentrierhülsen geliefert. Weiteres Zubehör ist im Lieferumfang nicht enthalten. Das Zubehör ist frei wählbar und den Umgebungsbedingungen anzupassen. Alle mitgelieferten Zubehörteile werden auf Kundenwunsch montiert.

Varianten

Keine Elemente gefunden

ASGP-40

Hub je Backe: 2,5 mm
Greifkraft beim Schließen: 135 N
Greifkraft beim Öffnen: 145 N

ASGP-40-SD

Hub je Backe: 2,5 mm
Greifkraft beim Schließen: 135 N
Greifkraft beim Öffnen: 145 N
Staubdicht-Ausführung

ASGP-40-NC

Hub je Backe: 2,5 mm
Greifkraft beim Schließen: 185 N
Greifkraftsicherung beim Schließen: 50 N

ASGP-40-NC-SD

Hub je Backe: 2,5 mm
Greifkraft beim Schließen: 185 N
Greifkraftsicherung beim Schließen: 50 N
Staubdicht-Ausführung

ASGP-40-NO

Hub je Backe: 2,5 mm
Greifkraft beim Öffnen: 195 N
Greifkraftsicherung beim Öffnen: 50 N

ASGP-40-NO-SD

Hub je Backe: 2,5 mm
Greifkraft beim Öffnen: 195 N
Greifkraftsicherung beim Öffnen: 50 N
Staubdicht-Ausführung

ASGP-50

Hub je Backe: 4 mm
Greifkraft beim Schließen: 190 N
Greifkraft beim Öffnen: 210 N

ASGP-50-SD

Hub je Backe: 4 mm
Greifkraft beim Schließen: 190 N
Greifkraft beim Öffnen: 210 N
Staubdicht-Ausführung

ASGP-50-NC

Hub je Backe: 4 mm
Greifkraft beim Schließen: 265 N
Greifkraftsicherung beim Schließen: 75 N

ASGP-50-NO

Hub je Backe: 4 mm
Greifkraft beim Öffnen: 290 N
Greifkraftsicherung beim Öffnen: 75 N

ASGP-50-NO-SD

Hub je Backe: 4 mm
Greifkraft beim Öffnen: 290 N
Greifkraftsicherung beim Öffnen: 75 N
Staubdicht-Ausführung

ASGP-50-F-SD

Hub je Backe: 2 mm
Greifkraft beim Schließen: 380 N
Greifkraftsicherung beim Schließen: 425 N
Staubdicht-Ausführung

ASGP-50-NC-F

Hub je Backe: 2 mm
Greifkraft beim Schließen: 535 N
Greifkraftsicherung beim Schließen: 155 N

ASGP-50-NC-F-SD

Hub je Backe: 2 mm
Greifkraft beim Öffnen: 580 N
Greifkraftsicherung beim Öffnen: 155 N
Staubdicht-Ausführung

ASGP-50-NO-F

Hub je Backe: 2 mm
Greifkraft beim Öffnen: 580 N
Greifkraftsicherung beim Öffnen: 155 N

ASGP-50-NO-F-SD

Hub je Backe: 2 mm
Greifkraft beim Öffnen: 580 N
Greifkraftsicherung beim Öffnen: 155 N
Staubdicht-Ausführung

ASGP-63

Hub je Backe: 6 mm
Greifkraft beim Schließen: 290 N
Greifkraft beim Öffnen: 325 N

ASGP-63-SD

Hub je Backe: 6 mm
Greifkraft beim Schließen: 290 N
Greifkraft beim Öffnen: 325 N
Staubdicht-Ausführung

ASGP-63-NC

Hub je Backe: 6 mm
Greifkraft beim Schließen: 405 N
Greifkraftsicherung beim Schließen: 115 N

ASGP-63-NC-SD

Hub je Backe: 6 mm
Greifkraft beim Schließen: 405 N
Greifkraftsicherung beim Schließen: 115 N
Staubdicht-Ausführung

ASGP-63-NO

Hub je Backe: 6 mm
Greifkraft beim Öffnen: 440 N
Greifkraftsicherung beim Öffnen: 115 N

ASGP-63-NO-SD

Hub je Backe: 6 mm
Greifkraft beim Öffnen: 440 N
Greifkraftsicherung beim Öffnen: 115 N
Staubdicht-Ausführung

ASGP-63-F

Hub je Backe: 3 mm
Greifkraft beim Schließen: 580 N
Greifkraft beim Öffnen: 655 N

ASGP-63-F-SD

Hub je Backe: 3 mm
Greifkraft beim Schließen: 580 N
Greifkraft beim Öffnen: 655 N
Staubdicht-Ausführung

ASGP-63-NC-F

Hub je Backe: 3 mm
Greifkraft beim Schließen: 810 N
Greifkraftsicherung beim Schließen: 230 N

ASGP-63-NC-F-SD

Hub je Backe: 3 mm
Greifkraft beim Schließen: 810 N
Greifkraftsicherung beim Schließen: 230 N
Staubdicht-Ausführung

ASGP-63-NO-F

Hub je Backe: 3 mm
Greifkraft beim Öffnen: 880 N
Greifkraftsicherung beim Öffnen: 230 N

ASGP-63-NO-F-SD

Hub je Backe: 3 mm
Greifkraft beim Öffnen: 880 N
Greifkraftsicherung beim Öffnen: 230 N
Staubdicht-Ausführung

ASGP-80

Hub je Backe: 8 mm
Greifkraft beim Schließen: 475 N
Greifkraft beim Öffnen: 525 N

ASGP-80-SD

Hub je Backe: 8 mm
Greifkraft beim Schließen: 475 N
Greifkraft beim Öffnen: 525 N
Staubdicht-Ausführung

ASGP-80-NC

Hub je Backe: 8 mm
Greifkraft beim Schließen: 655 N
Greifkraftsicherung beim Schließen: 180 N

ASGP-80-NC-SD

Hub je Backe: 8 mm
Greifkraft beim Schließen: 655 N
Greifkraftsicherung beim Schließen: 180 N
Staubdicht-Ausführung

ASGP-80-NO

Hub je Backe: 8 mm
Greifkraft beim Öffnen: 705 N
Greifkraftsicherung beim Öffnen: 180 N

ASGP-80-NO-SD

Hub je Backe: 8 mm
Greifkraft beim Öffnen: 705 N
Greifkraftsicherung beim Öffnen: 180 N
Staubdicht-Ausführung

ASGP-80-F

Hub je Backe: 4 mm
Greifkraft beim Schließen: 950 N
Greifkraft beim Öffnen: 1050 N

ASGP-80-F-SD

Hub je Backe: 4 mm
Greifkraft beim Schließen: 950 N
Greifkraft beim Öffnen: 1050 N
Staubdicht-Ausführung

ASGP-80-NC-F

Hub je Backe: 4 mm
Greifkraft beim Schließen: 1310 N
Greifkraftsicherung beim Schließen: 360 N

ASGP-80-NC-F-SD

Hub je Backe: 4 mm
Greifkraft beim Schließen: 1310 N
Greifkraftsicherung beim Schließen: 360 N
Staubdicht-Ausführung

ASGP-80-NO-F

Hub je Backe: 4 mm
Greifkraft beim Öffnen: 1410 N
Greifkraftsicherung beim Öffnen: 360 N

ASGP-80-NO-F-SD

Hub je Backe: 4 mm
Greifkraft beim Öffnen: 1410 N
Greifkraftsicherung beim Öffnen: 360 N
Staubdicht-Ausführung

ASGP-100

Hub je Backe: 10 mm
Greifkraft beim Schließen: 800 N
Greifkraft beim Öffnen: 870 N

ASGP-100-SD

Hub je Backe: 10 mm
Greifkraft beim Schließen: 800 N
Greifkraft beim Öffnen: 870 N
Staubdicht-Ausführung

ASGP-100-NC

Hub je Backe: 10 mm
Greifkraft beim Schließen: 1110 N
Greifkraftsicherung beim Schließen: 310 N

ASGP-100-NC-SD

Hub je Backe: 10 mm
Greifkraft beim Schließen: 1110 N
Greifkraftsicherung beim Schließen: 310 N
Staubdicht-Ausführung

ASGP-100-NO

Hub je Backe: 10 mm
Greifkraft beim Öffnen: 1180 N
Greifkraftsicherung beim Öffnen: 310 N

ASGP-100-NO-SD

Hub je Backe: 10 mm
Greifkraft beim Öffnen: 1180 N
Greifkraftsicherung beim Öffnen: 310 N
Staubdicht-Ausführung

ASGP-100-F

Hub je Backe: 5 mm
Greifkraft beim Schließen: 1600 N
Greifkraft beim Öffnen: 1740 N

ASGP-100-F-SD

Hub je Backe: 5 mm
Greifkraft beim Schließen: 1600 N
Greifkraft beim Öffnen: 1740 N
Staubdicht-Ausführung

ASGP-100-NC-F

Hub je Backe: 5 mm
Greifkraft beim Schließen: 2220 N
Greifkraftsicherung beim Schließen: 620 N

ASGP-100-NC-F-SD

Hub je Backe: 5 mm
Greifkraft beim Schließen: 2220 N
Greifkraftsicherung beim Schließen: 620 N
Staubdicht-Ausführung

ASGP-100-NO-F

Hub je Backe: 5 mm
Greifkraft beim Öffnen: 2360 N
Greifkraftsicherung beim Öffnen: 620 N

ASGP-100-NO-F-SD

Hub je Backe: 5 mm
Greifkraft beim Öffnen: 2360 N
Greifkraftsicherung beim Öffnen: 620 N
Staubdicht-Ausführung

ASGP-125

Hub je Backe: 13 mm
Greifkraft beim Schließen: 1260 N
Greifkraft beim Öffnen: 1350 N

ASGP-125-SD

Hub je Backe: 13 mm
Greifkraft beim Schließen: 1260 N
Greifkraft beim Öffnen: 1350 N
Staubdicht-Ausführung

ASGP-125-NC

Hub je Backe: 13 mm
Greifkraft beim Schließen: 1740 N
Greifkraftsicherung beim Schließen: 480 N

ASGP-125-NC-SD

Hub je Backe: 13 mm
Greifkraft beim Schließen: 1740 N
Greifkraftsicherung beim Schließen: 480 N
Staubdicht-Ausführung

ASGP-125-NO

Hub je Backe: 13 mm
Greifkraft beim Öffnen: 1830 N
Greifkraftsicherung beim Öffnen: 480 N

ASGP-125-NO-SD

Hub je Backe: 13 mm
Greifkraft beim Öffnen: 1830 N
Greifkraftsicherung beim Öffnen: 480 N
Staubdicht-Ausführung

ASGP-125-F

Hub je Backe: 6 mm
Greifkraft beim Schließen: 2710 N
Greifkraft beim Öffnen: 2900 N

ASGP-125-F-SD

Hub je Backe: 6 mm
Greifkraft beim Schließen: 2710 N
Greifkraft beim Öffnen: 2900 N
Staubdicht-Ausführung

ASGP-125-NC-F

Hub je Backe: 6 mm
Greifkraft beim Schließen: 3750 N
Greifkraftsicherung beim Schließen: 1040 N

ASGP-125-NC-F-SD

Hub je Backe: 6 mm
Greifkraft beim Schließen: 3750 N
Greifkraftsicherung beim Schließen: 1040 N
Staubdicht-Ausführung

ASGP-125-NO-F

Hub je Backe: 6 mm
Greifkraft beim Öffnen: 3920 N
Greifkraftsicherung beim Öffnen: 1020 N

ASGP-160

Hub je Backe: 16 mm
Greifkraft beim Schließen: 1950 N
Greifkraft beim Öffnen: 2090 N

ASGP-160-SD

Hub je Backe: 16 mm
Greifkraft beim Schließen: 1950 N
Greifkraft beim Öffnen: 2090 N
Staubdicht-Ausführung

ASGP-160-NC

Hub je Backe: 16 mm
Greifkraft beim Schließen: 2680 N
Greifkraftsicherung beim Schließen: 730 N

ASGP-160-NC-SD

Hub je Backe: 16 mm
Greifkraft beim Schließen: 2680 N
Greifkraftsicherung beim Schließen: 730 N
Staubdicht-Ausführung

ASGP-160-NO

Hub je Backe: 16 mm
Greifkraft beim Öffnen: 2820 N
Greifkraftsicherung beim Öffnen: 730 N

ASGP-160-NO-SD

Hub je Backe: 16 mm
Greifkraft beim Öffnen: 2820 N
Greifkraftsicherung beim Öffnen: 730 N
Staubdicht-Ausführung

ASGP-160-F

Hub je Backe: 8 mm
Greifkraft beim Schließen: 3900 N
Greifkraft beim Öffnen: 4180 N

ASGP-160-F-SD

Hub je Backe: 8 mm
Greifkraft beim Schließen: 3900 N
Greifkraft beim Öffnen: 4180 N
Staubdicht-Ausführung

ASGP-160-NC-F

Hub je Backe: 8 mm
Greifkraft beim Schließen: 5360 N
Greifkraftsicherung beim Schließen: 1460 N

ASGP-160-NC-F-SD

Hub je Backe: 8 mm
Greifkraft beim Schließen: 5360 N
Greifkraftsicherung beim Schließen: 1460 N
Staubdicht-Ausführung

ASGP-160-NO-F

Hub je Backe: 8 mm
Greifkraft beim Öffnen: 5640 N
Greifkraftsicherung beim Öffnen: 1460 N

ASGP-160-NO-F-SD

Hub je Backe: 8 mm
Greifkraft beim Öffnen: 5640 N
Greifkraftsicherung beim Öffnen: 1460 N
Staubdicht-Ausführung

ASGP-200

Hub je Backe: 25 mm
Greifkraft beim Schließen: 2940 N
Greifkraft beim Öffnen: 3100 N

ASGP-200-SD

Hub je Backe: 25 mm
Greifkraft beim Schließen: 2940 N
Greifkraft beim Öffnen: 3100 N
Staubdicht-Ausführung

ASGP-200-NC

Hub je Backe: 25 mm
Greifkraft beim Schließen: 3930 N
Greifkraftsicherung beim Schließen: 990 N

ASGP-200-NC-SD

Hub je Backe: 25 mm
Greifkraft beim Schließen: 3930 N
Greifkraftsicherung beim Schließen: 990 N
Staubdicht-Ausführung

ASGP-200-NO

Hub je Backe: 25 mm
Greifkraft beim Öffnen: 4090 N
Greifkraftsicherung beim Öffnen: 990 N

ASGP-200-NO-SD

Hub je Backe: 25 mm
Greifkraft beim Öffnen: 4090 N
Greifkraftsicherung beim Öffnen: 990 N
Staubdicht-Ausführung

ASGP-200-F

Hub je Backe: 14 mm
Greifkraft beim Schließen: 5470 N
Greifkraft beim Öffnen: 5760 N

ASGP-200-F-SD

Hub je Backe: 14 mm
Greifkraft beim Schließen: 5470 N
Greifkraft beim Öffnen: 5760 N
Staubdicht-Ausführung

ASGP-200-NC-F

Hub je Backe: 14 mm
Greifkraft beim Schließen: 7340 N
Greifkraftsicherung beim Schließen: 1870 N

ASGP-200-NC-F-SD

Hub je Backe: 14 mm
Greifkraft beim Schließen: 7340 N
Greifkraftsicherung beim Schließen: 1870 N
Staubdicht-Ausführung

ASGP-200-NO-F

Hub je Backe: 14 mm
Greifkraft beim Öffnen: 7630 N
Greifkraftsicherung beim Öffnen: 1870 N

ASGP-200-NO-F-SD

Hub je Backe: 14 mm
Greifkraft beim Öffnen: 7630 N
Greifkraftsicherung beim Öffnen: 1870 N
Staubdicht-Ausführung

ASGP-200-N

Hub je Backe: 21 mm
Greifkraft beim Schließen: 3590 N
Greifkraft beim Öffnen: 3780 N

ASGP-200-N-SD

Hub je Backe: 21 mm
Greifkraft beim Schließen: 3590 N
Greifkraft beim Öffnen: 3780 N
Staubdicht-Ausführung

ASGP-200-NC-N

Hub je Backe: 21 mm
Greifkraft beim Schließen: 4800N
Greifkraftsicherung beim Schließen: 1210 N

ASGP-200-NC-N-SD

Hub je Backe: 21 mm
Greifkraft beim Schließen: 4800N
Greifkraftsicherung beim Schließen: 1210 N
Staubdicht-Ausführung

ASGP-200-NO-N-SD

Hub je Backe: 21 mm
Greifkraft beim Öffnen: 4990 N
Greifkraftsicherung beim Öffnen: 1210 N
Staubdicht-Ausführung
Vorige Seite Nächste Seite

Diese Website benutzt Cookies um erforderliche Funktionen zu ermöglichen. Des Weiteren würden wir gerne, Ihr Einverständnis vorausgesetzt, Google Analytics nutzen, um unsere Services weiter zu verbessern.
