Ausgleichselemente Z-Richtung ASAE-Z

Home>Produkte>Ausgleichselemente Z-Richtung ASAE-Z>Ausgleichselemente Z-Richtung ASAE-Z

Ausgleichselemente Z-Richtung ASAE-Z

Für die Z-Richtung

Technische Daten

BETRIEBSDRUCK

Bis 8 bar, pneumatisch

TEMPERATURBEREICH

+5°C bis +80°C (ohne Zubehör)

POSITIONSAUSGLEICH

Positionsausgleich in Richtung der Z-Achse.
Geführt mit Linear-Kugelbuchsen.
Mit Druckfedern wird die Einheit ohne Druckluftzufuhr in der ausgefahrenen Stellung gehalten.

BEWEGUNGSBETÄTIGUNG

Version -1: Ausfahren mit Druckfeder, zusätzlich mit pneumatischer Unterstützung ausfahrbar
Version -2: Ausfahren mit Druckfeder, zusätzlich mit pneumatischer Unterstützung ausfahrbar und einfahrbar.

WEITERE TECHNISCHE DATEN

– Unten bei den Varianten
– Im Datenblatt

Varianten

Keine Elemente gefunden

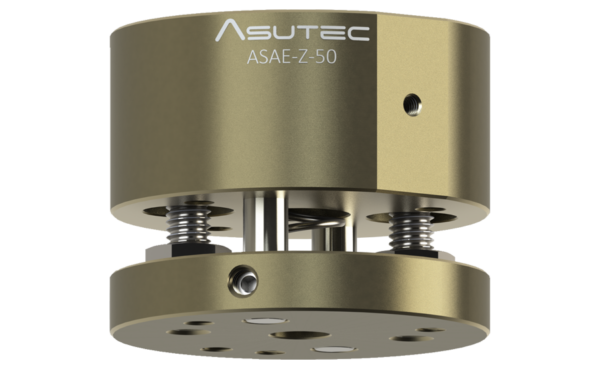

ASAE-Z-50

Ausgleichselement in Z-Richtung 8 mm
Federkräfte: F1 = 9 N; F2 = 23 N
Empfohlenes Handlingsgewicht 1 kg

ASAE-Z-80-1

Ausgleichselement in Z-Richtung 8 mm
Federkräfte: F1 = 24 N; F2 = 83 N
Pneumatische Kolbendruckkraft bei 6 bar: 160 N
Empfohlenes Handlingsgewicht 2 kg

ASAE-Z-80-2

Ausgleichselement in Z-Richtung 8 mm
Federkräfte: F1 = 24 N; F2 = 83 N
Pneumatische Kolbendruckkraft bei 6 bar: 160 N
Pneumatische Kolbenzugkraft bei 6 bar: 140 N
Empfohlenes Handlingsgewicht 2 kg

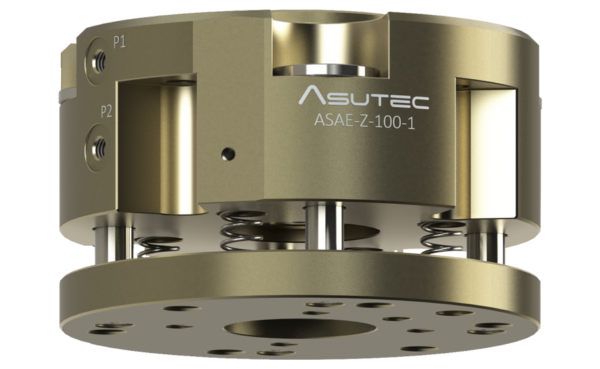

ASAE-Z-100-1

Ausgleichselement in Z-Richtung 10 mm
Federkräfte: F1 = 60 N; F2 = 124 N
Pneumatische Kolbendruckkraft bei 6 bar: 370 N
Empfohlenes Handlingsgewicht 3 kg

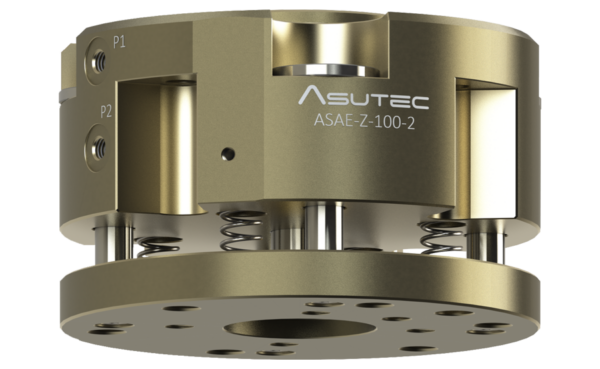

ASAE-Z-100-2

Ausgleichselement in Z-Richtung 10 mm
Federkräfte: F1 = 60 N; F2 = 124 N
Pneumatische Kolbendruckkraft bei 6 bar: 370 N
Pneumatische Kolbenzugkraft bei 6 bar: 320 N
Empfohlenes Handlingsgewicht 3 kg

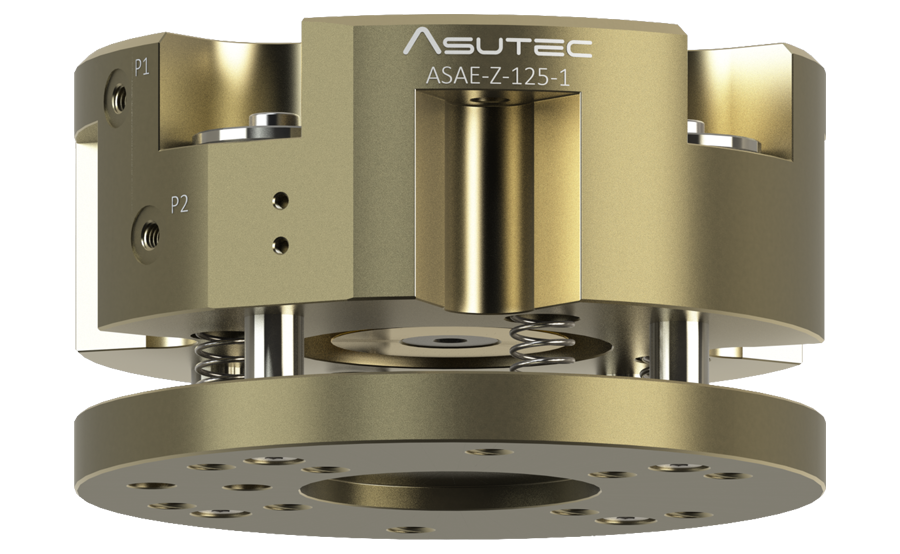

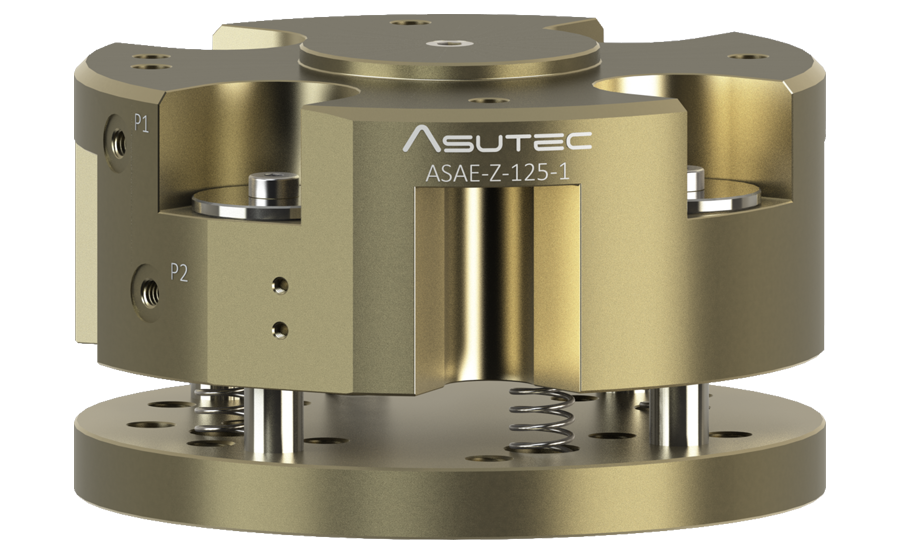

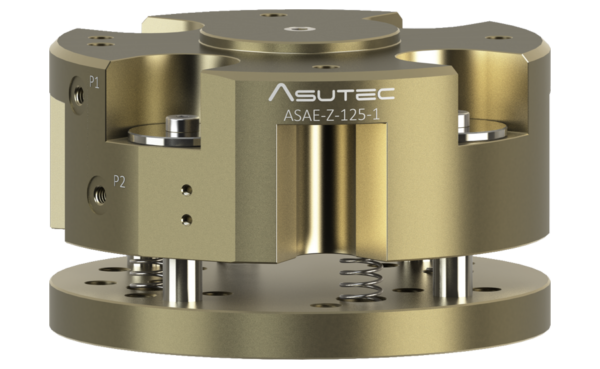

ASAE-Z-125-1

Ausgleichselement in Z-Richtung 12 mm
Federkräfte: F1 = 15 N; F2 = 40 N
Pneumatische Kolbendruckkraft bei 6 bar: 1050 N
Empfohlenes Handlingsgewicht 8 kg

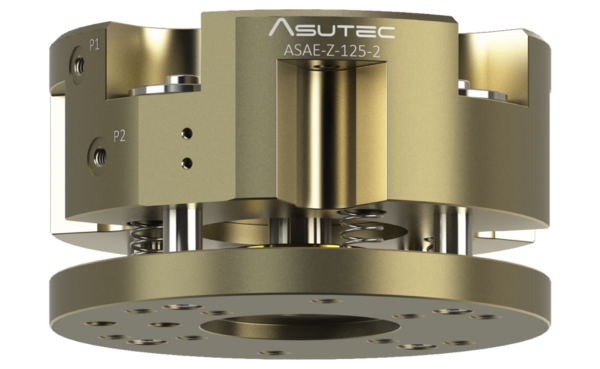

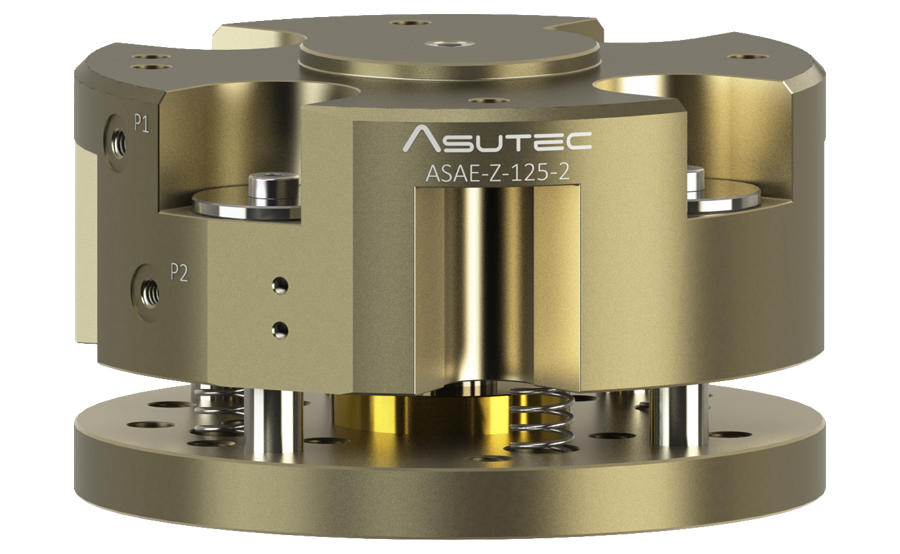

ASAE-Z-125-2

Ausgleichselement in Z-Richtung 12 mm
Federkräfte: F1 = 15 N; F2 = 40 N
Pneumatische Kolbendruckkraft bei 6 bar: 1050 N
Pneumatische Kolbenzugkraft bei 6 bar: 950 N
Empfohlenes Handlingsgewicht 8 kg

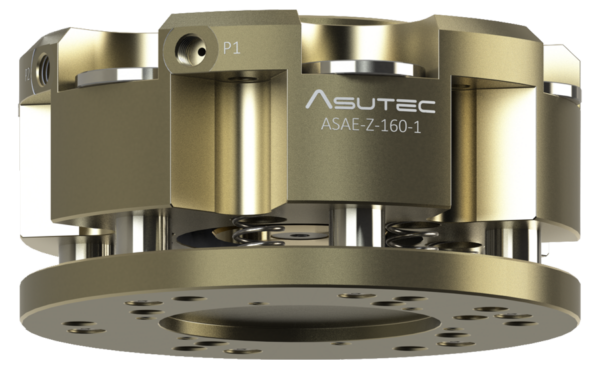

ASAE-Z-160-1

Ausgleichselement in Z-Richtung 12 mm
Federkräfte: F1 = 239 N; F2 = 357 N
Pneumatische Kolbendruckkraft bei 6 bar: 1050 N
Empfohlenes Handlingsgewicht 20 kg

ASAE-Z-160-2

Ausgleichselement in Z-Richtung 12 mm
Federkräfte: F1 = 239 N; F2 = 357 N
Pneumatische Kolbendruckkraft bei 6 bar: 1050 N
Pneumatische Kolbenzugkraft bei 6 bar: 950 N
Empfohlenes Handlingsgewicht 20 kg

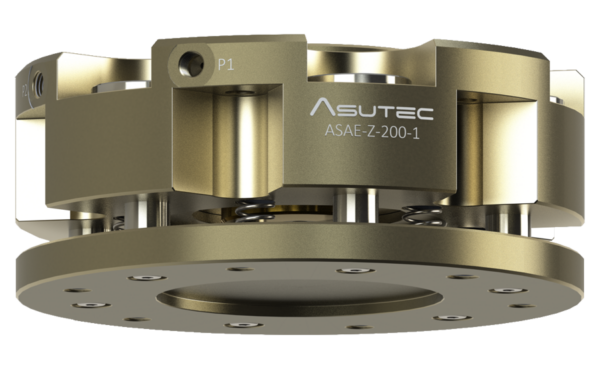

ASAE-Z-200-1

Ausgleichselement in Z-Richtung 12 mm
Federkräfte: F1 = 203 N; F2 = 457 N
Pneumatische Kolbendruckkraft bei 6 bar: 2070 N
Empfohlenes Handlingsgewicht 40 kg

ASAE-Z-200-2

Ausgleichselement in Z-Richtung 12 mm
Federkräfte: F1 = 203 N; F2 = 457 N
Pneumatische Kolbendruckkraft bei 6 bar: 2070 N
Pneumatische Kolbenzugkraft bei 6 bar: 1960 N
Empfohlenes Handlingsgewicht 40 kg
