Ausgleichselemente X-/Y-Richtung

Ausgleichselemente

Technische Daten

BETRIEBSDRUCK

3,5 bar bis 8 bar, pneumatisch

TEMPERATURBEREICH

+5°C bis +80°C (ohne Zubehör)

POSITIONSAUSGLEICH

nahezu kraftfrei durch Linear-Kreuzrollenführungen in der X/Y-Ebene

POSITIONSVERRIEGELUNG

– in der zentralen Position bei allen Einheiten
– in der dezentralen Position bei den Varianten -DV

WEITERE TECHNISCHE DATEN

– Unten bei den Varianten
– Im Datenblatt

Varianten

Keine Elemente gefunden

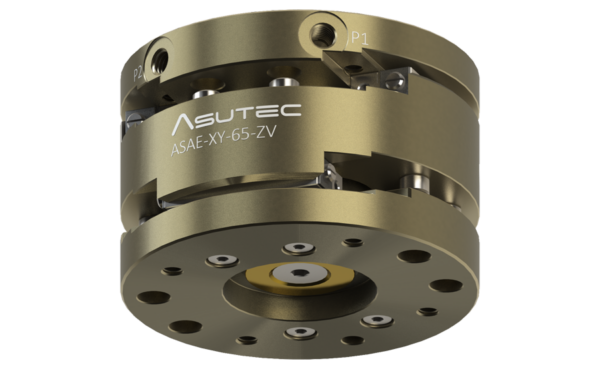

ASAE-XY-65-ZV

Verriegelbar in zentraler Stellung
Ausgleichselement in XY-Richtung ±1,5 mm
Maximale Momentenbelastung Mx, My, Mz: 10 Nm
Empfohlenes max. Handlingsgewicht 4 kg

ASAE-XY-65-ZV-DV

Verriegelbar in zentraler und dezentraler Stellung
Ausgleichselement in XY-Richtung ±1,5 mm
Maximale Momentenbelastung Mx, My, Mz: 10 Nm
Empfohlenes max. Handlingsgewicht 4 kg

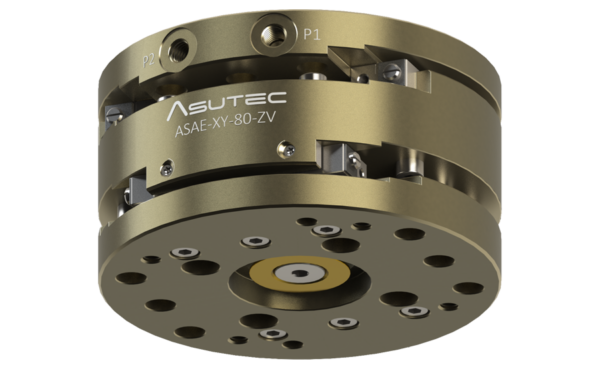

ASAE-XY-80-ZV

Verriegelbar in zentraler Stellung
Ausgleichselement in XY-Richtung ±2 mm
Maximale Momentenbelastung Mx, My, Mz: 20 Nm
Empfohlenes max. Handlingsgewicht 7 kg

ASAE-XY-80-ZV-DV

Verriegelbar in zentraler und dezentraler Stellung
Ausgleichselement in XY-Richtung ±2 mm
Maximale Momentenbelastung Mx, My, Mz: 20 Nm
Empfohlenes max. Handlingsgewicht 7 kg

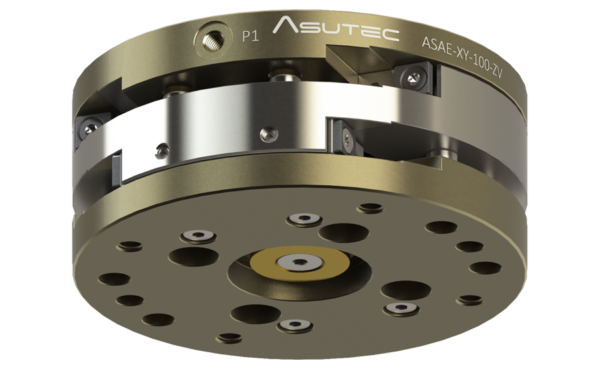

ASAE-XY-100-ZV

Verriegelbar in zentraler Stellung
Ausgleichselement in XY-Richtung ±2 mm
Maximale Momentenbelastung Mx, My, Mz: 30 Nm
Empfohlenes max. Handlingsgewicht 10 kg

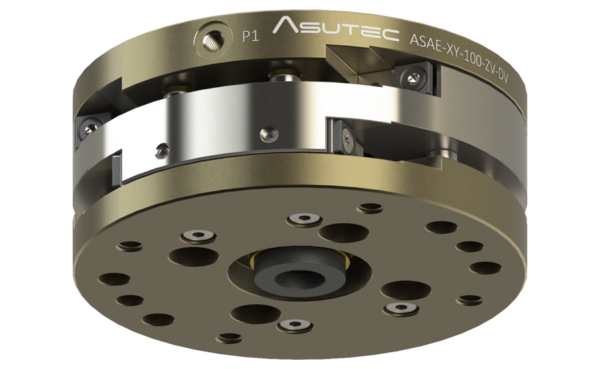

ASAE-XY-100-ZV-DV

Verriegelbar in zentraler und dezentraler Stellung
Ausgleichselement in XY-Richtung ±2 mm
Maximale Momentenbelastung Mx, My, Mz: 30 Nm
Empfohlenes max. Handlingsgewicht 10 kg

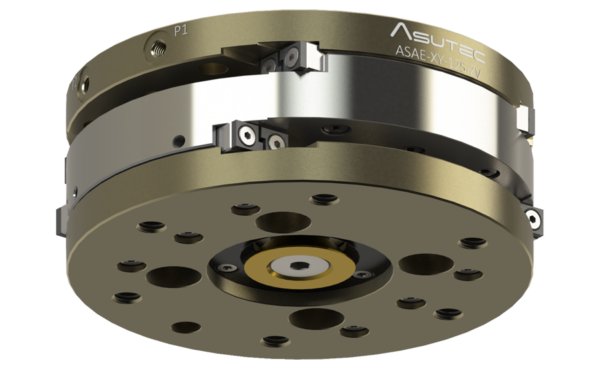

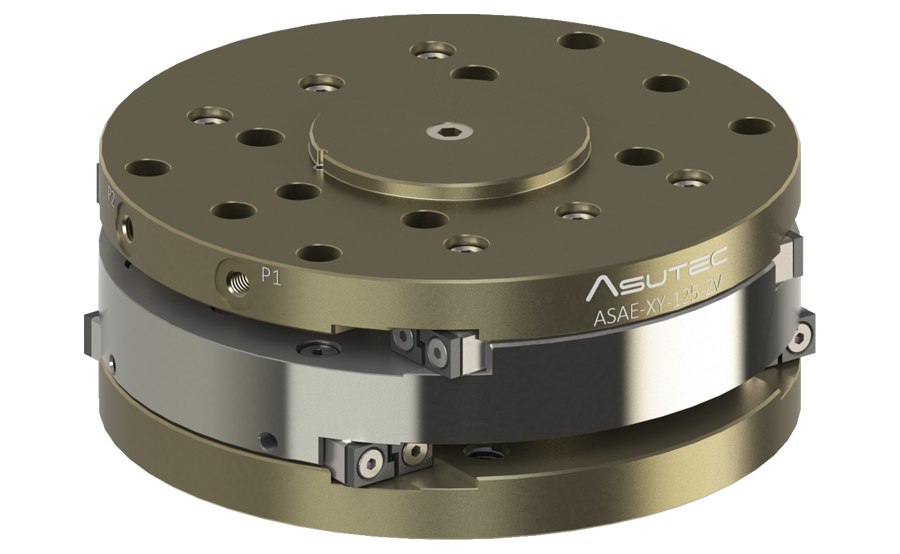

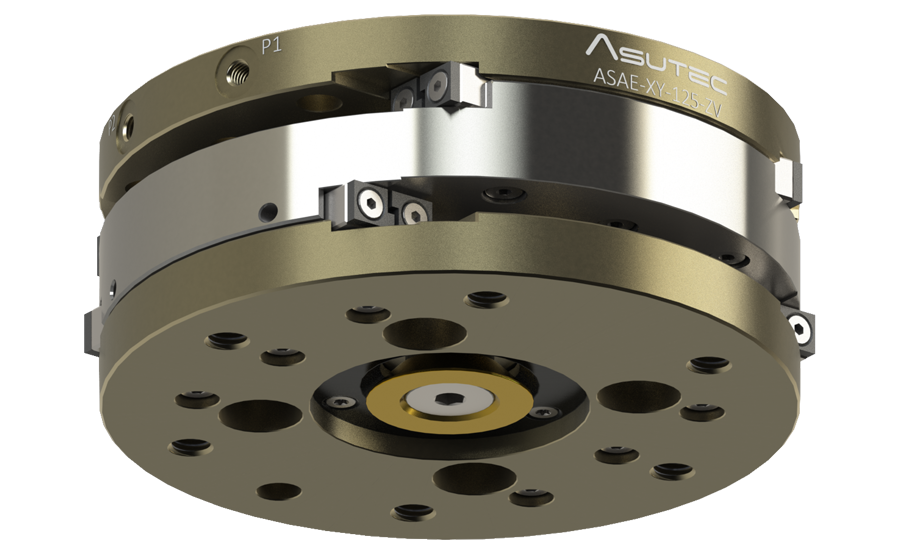

ASAE-XY-125-ZV

Verriegelbar in zentraler Stellung
Ausgleichselement in XY-Richtung ±3 mm
Maximale Momentenbelastung Mx, My, Mz: 70 Nm
Empfohlenes max. Handlingsgewicht 16 kg

ASAE-XY-125-ZV-DV

Verriegelbar in zentraler und dezentraler Stellung
Ausgleichselement in XY-Richtung ±3 mm
Maximale Momentenbelastung Mx, My, Mz: 70 Nm
Empfohlenes max. Handlingsgewicht 16 kg

ASAE-XY-160-ZV

Verriegelbar in zentraler Stellung
Ausgleichselement in XY-Richtung ±4 mm
Maximale Momentenbelastung Mx, My, Mz: 110 Nm
Empfohlenes max. Handlingsgewicht 30 kg

ASAE-XY-160-ZV-DV

Verriegelbar in zentraler und dezentraler Stellung
Ausgleichselement in XY-Richtung ±4 mm
Maximale Momentenbelastung Mx, My, Mz: 110 Nm
Empfohlenes max. Handlingsgewicht 30 kg

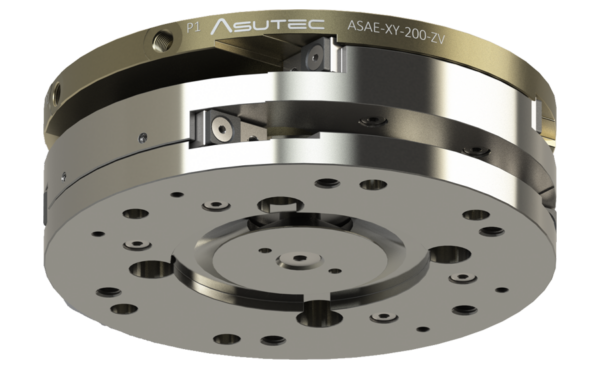

ASAE-XY-200-ZV

Verriegelbar in zentraler Stellung
Ausgleichselement in XY-Richtung ±12 mm
Maximale Momentenbelastung Mx, My, Mz: 150 Nm
Empfohlenes max. Handlingsgewicht 40 kg

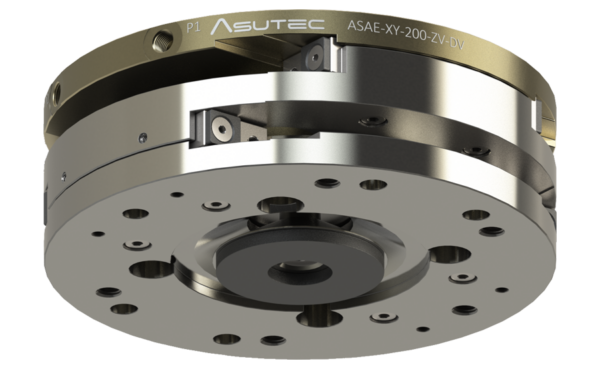

ASAE-XY-200-ZV-DV

Verriegelbar in zentraler und dezentraler Stellung
Ausgleichselement in XY-Richtung ±12 mm
Maximale Momentenbelastung Mx, My, Mz: 150 Nm
Empfohlenes max. Handlingsgewicht 40 kg

ASAE-XY-250-ZV

Verriegelbar in zentraler Stellung
Ausgleichselement in XY-Richtung ±14 mm
Maximale Momentenbelastung Mx, My, Mz: 250 Nm
Empfohlenes max. Handlingsgewicht 80 kg
