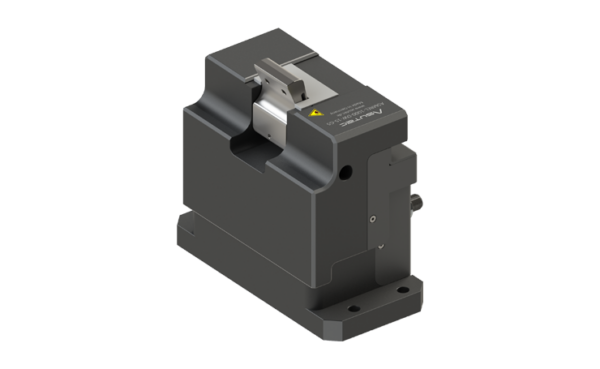

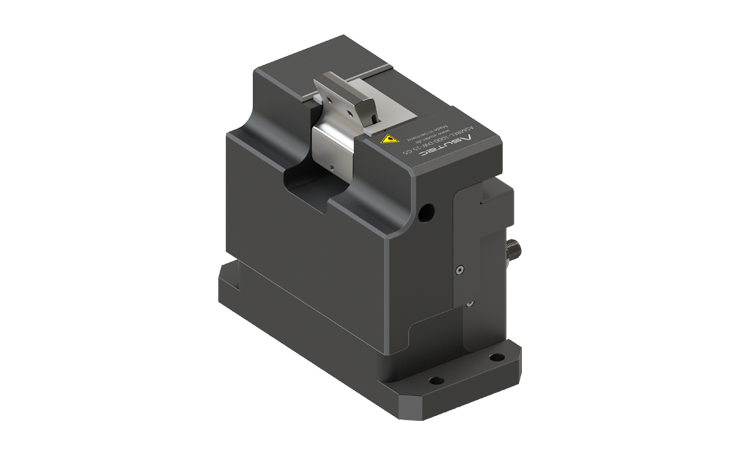

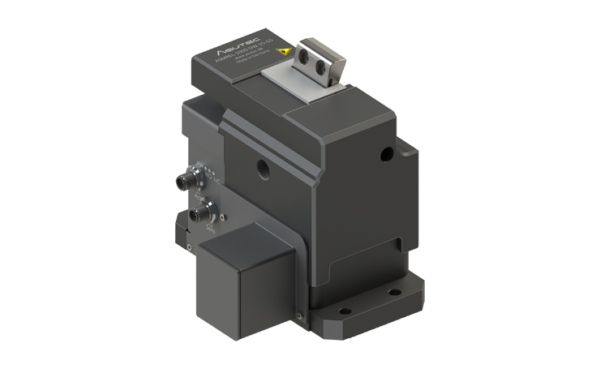

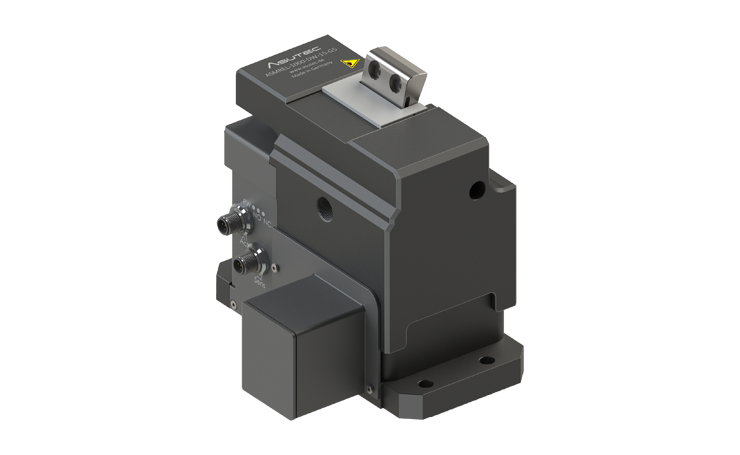

Vereinzeler/Stopper mit Dämpfung
ASMREL-1000
Zum Stoppen und Vereinzeln von einem oder mehreren auflaufenden Werkstückträgern an einer definierten Werkstückträger-Anschlagfläche.
Geeignet für beengte Einbauräume, zum Beispiel zwischen den Rollen in einem Rollenfördersystem.
Technische Daten
AUSFÜHRUNG UND GEWICHT
Elektrisch gesteuerter Stopper für Rollenfördersysteme.
Gehäuse aus harteloxierten Aluminium.
Anschlag Stahl gehärtet.
Dämpfung mit hydraulischen Stoßdämpfer, selbsteinstellend.
WT-Lasten bis 1000 kg zulässig (siehe Tabelle).
Gewicht des ASMREL-1000-DW-15-G5: 6,35 kg
VORTRIEBSKRÄFTE UND DÄMPFUNG
Siehe Angaben unter „Arbeitsbereich“
SPANNUNGSVERSORGUNG UND STROMAUFNAHME
24 VDC ± 15%
Ruhestrom 0,1 A
Nennstrom: 2,0 A
ANSCHLUSS G5
1x Aktorik Anschluss M12x1, 5-polig zur Steuerung des Stoppers.
1x Sensorik Anschluss M12x1, 5-polig zur Übertragung der Zustandssignale des Stoppers an die Steuerung.
FEDERKRÄFTE
Um den Anschlag des Stoppers beim Absenken zurückzustellen, ist eine Druckfeder eingebaut, die den Anschlag ausfährt. Diese Federkraft wirkt bereits beim Dämpfen als leichte Gegenkraft in Transportrichtung und nimmt dadurch Einfluss auf die Mindestvortriebskraft.
TEMPERATURBEREICH
Temperaturbereich: + 5°C bis + 60°C (ohne Zubehör)
WARTUNGSARBEITEN
Es müssen keine Wartungsarbeiten durchgeführt werden. Der Bereich um den Anschlag muss sauber und frei von Spänen sein, um ein exaktes Positionieren des WTs gewährleisten zu können.
WEITERE TECHNISCHE INFORMATIONEN
Weitere technische Informationen finden Sie in der Betriebsanleitung.
Zu viele unterschiedliche Varianten? Hier finden Sie das richtige Produkt!
Varianten
ASMREL-1000-DW-15-G5
Doppeltwirkende Funktion, 15 mm Absenkhub
Anschluss G5: Jeweils ein 5-poliger Anschluss M12x1 für Aktorik und für Sensorik
