Vereinzeler/Stopper ohne Dämpfung
ASUEL-35
Zum Stoppen und Vereinzeln von einem oder mehreren auflaufenden Werkstückträgern an einer definierten Werkstückträger-Anschlagfläche.

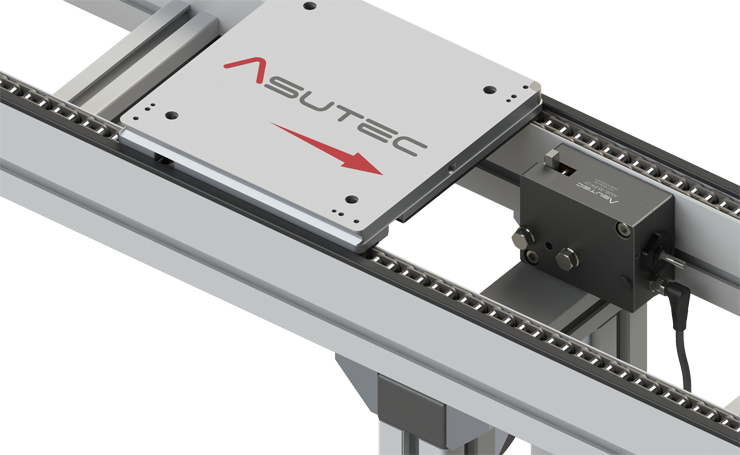

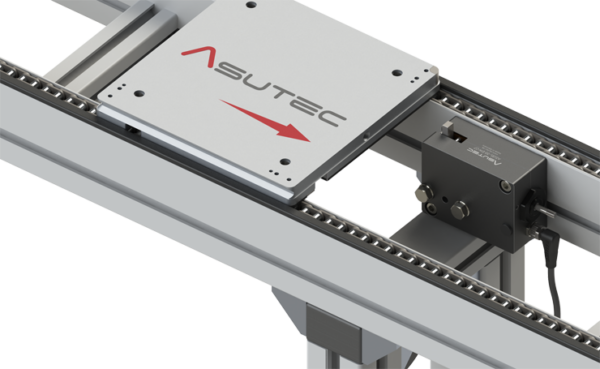

Für kleine Transfersysteme wie zum Beispiel Bosch Rexroth TS1.
Technische Daten
AUSFÜHRUNG
Elektrisch betätigter Stopper, einfachwirkend, mit Elektro-Hubmagnet.
Besonders niedrige Bauhöhe, optimal passend für das Bosch Rexroth TS 1.
Gehäuse aus harteloxiertem Aluminium, Anschlag aus Stahl.
PRODUKTGEWICHTE
ASUEL-35-EW-07: 0,39 kg
ASUEL-35-EW-07-E: 0,45 kg
ASUEL-35-EW-07-I: 0,43 kg
ZYKLENZEITEN
Zeit – Anschlag absenken: 0,1 s
Zeit – Anschlag hochfahren: 0,1 s
Einschaltdauer: 100%
FUNKTION EW
(Einfachwirkend): Das Absenken des Stoppers erfolgt
durch elektrische Energie. Im stromlosen Zustand fahrt der Stopper durch eine Feder nach oben in die Sperrstellung und die nächsten Werkstückträger können gestoppt werden.
FEDERKRÄFTE
Der Stopper ASUEL-35 hat in seiner Grundausführung Schenkelfedern verbaut, die den Anschlag in der Sperrstellung halten.
Die Federkräfte, die am Anschlag wirken, sind <10 N
TEMPERATURBEREICH
Standardausführung: +5°C bis +60°C
ELEKTRISCHER ANSCHLUSS
Der elektrische Anschluss erfolgt mit einem 3-poligem Anschlussstecker M8x1, A-codiert.
Bei Anlegen der Betriebsspannung fährt der Anschlag nach unten und der Stopper öffnet.
Ohne Spannung bleibt der Stopper geschlossen; der Anschlag wird durch die Federkraft in Sperrstellung gehalten.
PIN-Belegung:
Pin 1: 24 V DC
Pin 3: 0 V (GND)
Pin 4: Nicht verbunden (NC)
ELEKTRISCHE DATEN
Spannung: 24 V DC
Stromaufnahme: 0,33 A
Einschaltdauer: 100 %
POSITIONSABFRAGE
Es werden Varianten angeboten, bei denen die Hubstellungen des integrierten Hubmagnets abgefragt werden können.
Hierbei bedeuten die Zustände:
Magnet betätigt = Anschlag des Stoppers abgesenkt
Magnet unbetätigt = Anschlag des Stoppers wird durch Federkraft und durch eine Kniehebelmechanik in der oberen Sperrstellung gehalten.
ASUEL-35-EW-07-E: Positionsabfrage mit Magnetfeldsensoren, betätigter und/oder unbetätigter Zustand
ASUEL-35-EW-07-I: Positionsabfrage mit induktivem Sensor 59x8x8, betätigter oder unbetätigter Zustand.
WARTUNGSARBEITEN
Es müssen keine Wartungsarbeiten durchgeführt werden. Der Bereich um den Anschlag muss sauber und frei von Spänen sein, um ein exaktes Positionieren des WTs gewährleisten zu können.
LIEFERUMFANG
Die Geräte in Standardausführung werden ohne Zubehör ausgeliefert.
Das Zubehör ist frei wählbar und den Umgebungsbedingungen anzupassen.
Bei Varianten mit dreistelliger Zahl am Ende des Typenschlüssels, ist teilweise Zubehör im Lieferumfang enthalten.
Zu viele unterschiedliche Varianten? Hier finden Sie das richtige Produkt!
Varianten

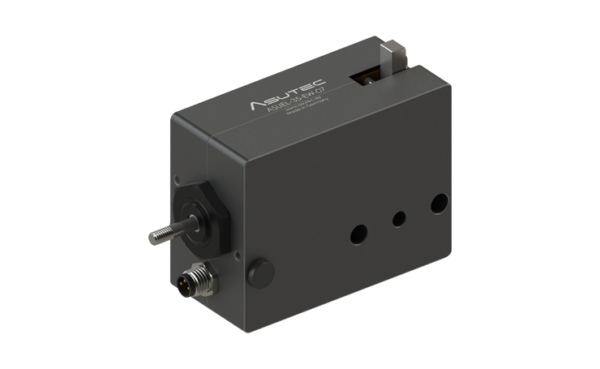

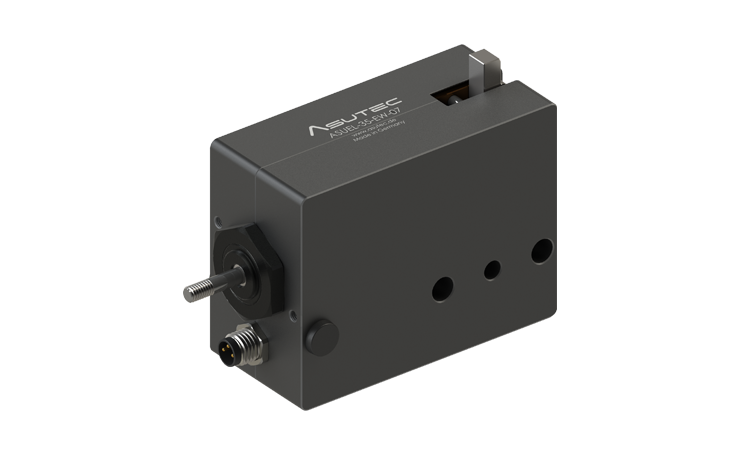

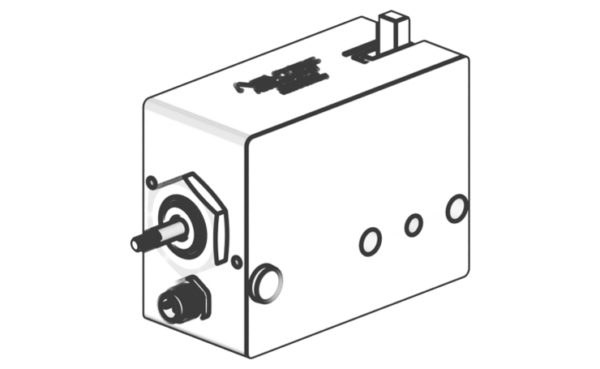

ASUEL-35-EW-07
Einfachwirkende Funktion, 7 mm Absenkhub.
Absenken durch Elektromagnet, Hochfahren durch Federkraft.
Anschluss mit einem 3-poligen Stecker M8x1

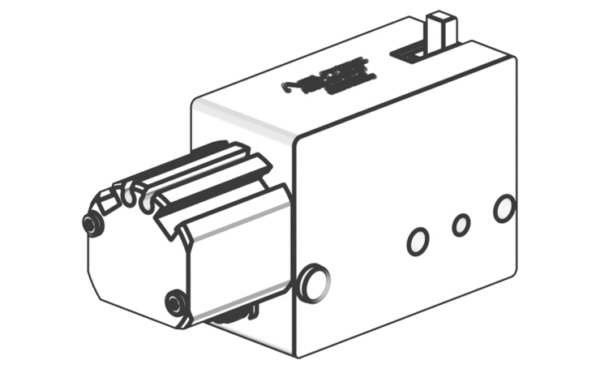

ASUEL-35-EW-07-E
Einfachwirkende Funktion, 7 mm Absenkhub.
Absenken durch Elektromagnet, Hochfahren durch Federkraft.
Anschluss mit einem 3-poligen Stecker M8x1.
Abfragemöglichkeiten des betätigten und unbetätigten Zustand des integrierten Elektromagnets mit T-Nut und C-Nut Magnetfeldsensoren.

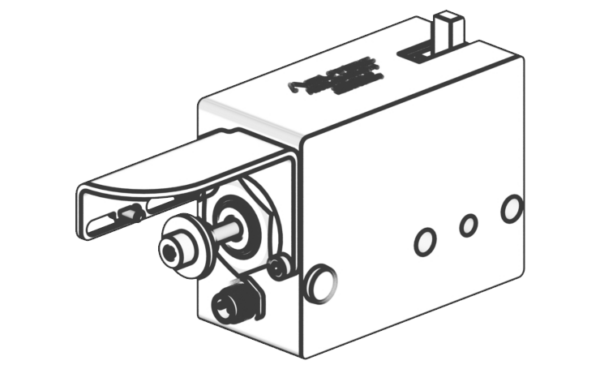

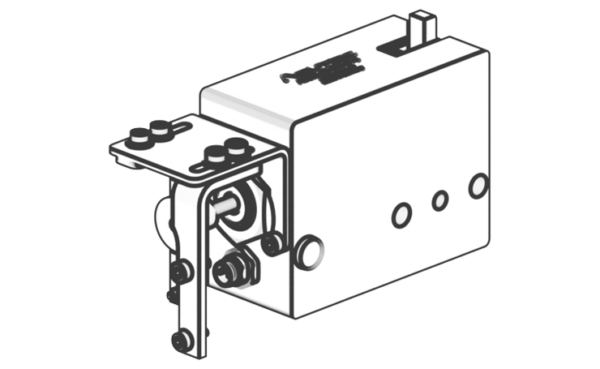

ASUEL-35-EW-07-I
Einfachwirkende Funktion, 7 mm Absenkhub.
Absenken durch Elektromagnet, Hochfahren durch Federkraft.
Anschluss mit einem 3-poligen Stecker M8x1.
Abfragemöglichkeiten des betätigten oder unbetätigten Zustand des integrierten Elektromagnets mit induktivem Sensor.
